Desain Dashboard Monitoring: Apa yang Ditampilkan dan Cara Mengatur Data Sensor

Sistem monitoring bisa terdiri dari puluhan sensor di beberapa lokasi, tetapi jika dashboard monitoring tidak menampilkan informasi dengan benar, operator tetap lambat merespons anomali. Investasi sensor, data logger, dan konektivitas menjadi kurang efektif ketika data yang sampai di layar tidak tersusun sesuai urgensi dan konteks pengambilan keputusan.

Panduan ini menyajikan kerangka kerja untuk merancang dashboard monitoring — dari hierarki tampilan, pemilihan tipe display per parameter, visualisasi alarm, tampilan threshold regulasi, organisasi multi-lokasi, hingga tampilan berbasis peran pengguna.

Hierarki Overview–Detail–Alarm

ISA-101.01-2015 mendefinisikan hierarki empat level untuk tampilan HMI: Level 1 (overview area), Level 2 (overview unit), Level 3 (detail unit), dan Level 4 (detail pendukung/diagnostik). Prinsip ini dapat diadaptasi untuk monitoring lingkungan dan industri:

• Level 1 — Overview seluruh lokasi: menampilkan status semua stasiun monitoring dalam satu layar. Informasi utama: status koneksi (online/offline), jumlah alarm aktif per stasiun, dan indikator apakah ada parameter yang melebihi threshold.
• Level 2 — Detail stasiun: menampilkan semua parameter dari satu stasiun monitoring. Nilai terkini, tren singkat, dan status alarm per parameter.
• Level 3 — Trend parameter: grafik tren detail untuk satu atau beberapa parameter terkait, dengan kontrol rentang waktu dan anotasi event.
• Level 4 — Manajemen alarm dan diagnostik: riwayat alarm, log konfigurasi, status kalibrasi, dan informasi diagnostik perangkat.

Struktur ini membantu operator melihat kondisi umum tanpa harus membuka setiap parameter satu per satu, lalu melakukan drill-down hanya ketika ada indikasi masalah.

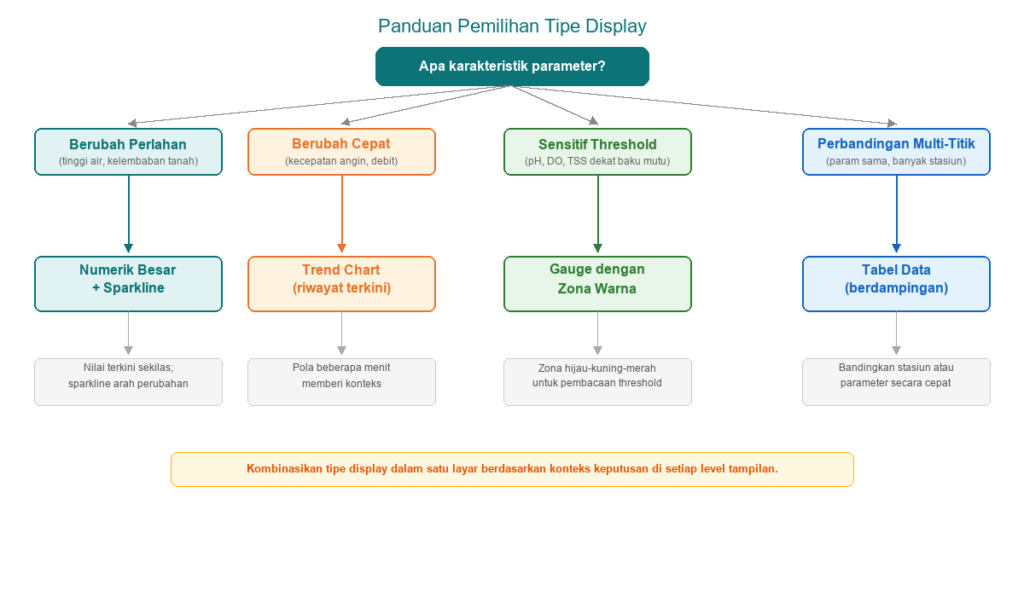

Memilih Tipe Display untuk Setiap Parameter

Tidak semua parameter cocok ditampilkan dengan cara yang sama. Pemilihan tipe display bergantung pada karakteristik perubahan data dan kebutuhan interpretasi operator.

Numerik besar dengan sparkline cocok untuk parameter yang berubah perlahan relatif terhadap interval update — misalnya tinggi muka air yang berubah dalam hitungan jam. Operator cukup melihat angka terkini dan sparkline kecil menunjukkan tren terakhir.

Trend chart lebih tepat untuk parameter yang berubah cepat — kecepatan angin, debit, atau konsentrasi gas — karena pola perubahan dalam beberapa menit terakhir memberikan konteks yang angka tunggal tidak bisa sampaikan.

Gauge dengan zona warna efektif untuk parameter yang nilai pentingnya relatif terhadap threshold tertentu — pH, DO, atau TSS mendekati batas baku mutu. Zona hijau-kuning-merah memberikan interpretasi visual instan tentang seberapa dekat nilai dengan batas regulasi.

Tabel berguna ketika operator perlu membandingkan beberapa parameter atau beberapa stasiun secara bersamaan — misalnya membandingkan pH di empat titik pemantauan dalam satu tampilan.

Kunci pemilihan: satu layar tidak perlu menggunakan satu tipe display saja. Kombinasikan sesuai konteks keputusan yang perlu diambil pada level tampilan tersebut.

Visualisasi dan Prioritas Alarm

Dashboard yang menampilkan semua alarm dengan warna dan ukuran yang sama menyulitkan operator memilah mana yang perlu ditangani terlebih dahulu. ISA-18.2 mengklasifikasikan alarm berdasarkan level prioritas — umumnya empat level: kritis, tinggi, menengah, dan rendah — untuk membantu operator membedakan kondisi mendesak dari kondisi rutin.

Prinsip visualisasi alarm pada dashboard monitoring:

Konsistensi warna: merah dikhususkan untuk kondisi prioritas tertinggi (kritis). Jangan menggunakan merah untuk indikator status lain di layar yang sama. Kuning atau amber untuk prioritas menengah, dan warna netral untuk informasi status. ISA-101 dan prinsip HMI performa tinggi menekankan bahwa warna yang sama harus memiliki arti yang sama di seluruh layar.

Hierarki visual: alarm kritis dapat menggunakan elemen berkedip (flashing) untuk menarik perhatian. Alarm prioritas lebih rendah cukup dengan perubahan warna statis. Jumlah elemen berkedip pada satu layar harus sangat terbatas agar tidak kehilangan efektivitas.

Target frekuensi alarm: EEMUA 191 merekomendasikan bahwa sistem alarm yang terkelola baik rata-rata tidak lebih dari sekitar satu alarm per sepuluh menit selama operasi normal. Jika dashboard terus menampilkan puluhan alarm, ini bukan masalah tampilan — ini masalah konfigurasi alarm. Panduan alarm deadband dan delay membahas cara mengurangi alarm berulang dari sumber sinyal.

Workflow acknowledgment: tampilkan status alarm yang belum di-acknowledge berbeda dari yang sudah. Operator perlu tahu mana yang belum ditindaklanjuti.

Tampilan Threshold Regulasi untuk Compliance Monitoring

Dashboard untuk monitoring kepatuhan regulasi — seperti sistem SPARING — perlu menampilkan nilai parameter relatif terhadap baku mutu yang berlaku. Ini melampaui tampilan alarm biasa:

• Zona visual: tampilkan area normal, zona peringatan (mendekati baku mutu), dan zona exceedance (melampaui baku mutu) pada gauge atau trend chart. Operator dan petugas compliance harus bisa melihat seberapa dekat nilai terkini dengan batas regulasi.
• Durasi dan frekuensi exceedance: untuk keperluan pelaporan regulasi, dashboard perlu mencatat dan menampilkan berapa lama dan berapa sering parameter melebihi threshold, bukan hanya apakah saat ini melampaui atau tidak.
• Referensi baku mutu spesifik: nilai baku mutu bervariasi berdasarkan jenis industri, izin, dan regulasi yang berlaku. Dashboard sebaiknya menampilkan batas yang sesuai dengan izin operasi spesifik, bukan nilai generik. Perusahaan perlu memeriksa kewajiban yang berlaku berdasarkan Permen LHK yang relevan.

Organisasi Multi-Lokasi dan Multi-Stasiun

Ketika sistem monitoring mencakup beberapa lokasi — misalnya beberapa titik pemantauan kualitas air, stasiun cuaca, dan sensor pergeseran lereng — organisasi dashboard menjadi kritis.

Tampilan peta geografis memberikan konteks spasial: di mana stasiun berada, stasiun mana yang bermasalah, dan bagaimana kondisi berubah berdasarkan lokasi. Efektif jika operator perlu memahami distribusi geografis dan jarak antar titik.

Tampilan daftar hierarkis lebih efisien untuk navigasi terstruktur ketika jumlah stasiun banyak atau operator sudah familiar dengan penamaan dan penomoran. Setiap entry menampilkan kartu ringkasan kesehatan stasiun: status konektivitas, kesegaran data, jumlah alarm aktif, dan jumlah parameter yang melebihi threshold.

Prinsip penting: dashboard tanpa indikator umur data dapat menampilkan nilai lama dari sensor yang sudah offline seolah-olah masih aktual. Pastikan setiap stasiun dan parameter menampilkan kapan data terakhir diterima.

Layout yang konsisten antar stasiun memudahkan operator berpindah tanpa perlu mempelajari tata letak baru setiap kali.

Tampilan Berbasis Peran Pengguna

ISA-101 mengakui bahwa peran pengguna yang berbeda membutuhkan konten dan level detail yang berbeda. Satu layar tunggal untuk semua pengguna umumnya menghasilkan information overload bagi operator dan detail yang tidak cukup bagi spesialis.

Operator membutuhkan: nilai real-time tiap parameter, alarm aktif, tool untuk acknowledge dan merespons alarm, dan trend chart jangka pendek (1 jam, 24 jam). Operator bekerja dengan tampilan Level 2 dan Level 3 sebagian besar waktu.

Manajer membutuhkan: ringkasan KPI, trend jangka menengah hingga panjang (7 hari, 30 hari), perbandingan antar stasiun, dan statistik availability. Tampilan Level 1 dengan kemampuan drill-down.

Petugas compliance membutuhkan: status parameter terhadap baku mutu, riwayat exceedance, durasi dan frekuensi pelanggaran, serta export data untuk pelaporan regulasi. Tampilan khusus compliance yang berbeda dari tampilan operasional.

Pemisahan peran tidak selalu memerlukan platform terpisah — cukup dengan role-based view yang menampilkan informasi berbeda sesuai login pengguna.

Praktik Trend Display: Rentang Waktu dan Anotasi

Trend chart adalah komponen inti dashboard monitoring. Beberapa praktik yang membantu interpretasi:

Preset rentang waktu: sediakan beberapa pilihan standar — 1 jam, 24 jam, 7 hari, 30 hari — agar operator dapat beralih antara deteksi anomali jangka pendek dan pengenalan pola jangka panjang. Hubungan antara interval data logger dan resolusi trend chart perlu dipahami: interval pencatatan yang lebih panjang menghasilkan trend yang lebih kasar.

Skala Y-axis: auto-scaling memudahkan visualisasi perubahan kecil, tetapi fixed-scale dengan batas baku mutu sebagai referensi memberikan konteks yang konsisten. Pertimbangkan untuk menampilkan keduanya atau memberikan opsi toggle.

Anotasi event: menandai event kalibrasi, perawatan, penggantian sensor, atau gangguan yang diketahui pada trend chart membantu operator membedakan perubahan lingkungan dari artefak pengukuran. Artikel tentang kualitas data sensor membahas bagaimana flag QC mendukung interpretasi ini.

Visualisasi gap: ketika data terputus, trend chart harus menampilkan gap, bukan garis lurus yang menghubungkan titik sebelum dan sesudah putus. Garis palsu menyembunyikan periode tanpa pengukuran.

Kesalahan Desain Dashboard yang Menurunkan Efektivitas

Beberapa pola desain yang secara konsisten menurunkan kemampuan operator merespons kondisi abnormal:

Terlalu banyak gauge: penggunaan gauge analog berlebihan pada satu layar justru memperlambat respons operator dibandingkan tampilan numerik dan trend yang terorganisir. Gauge efektif untuk beberapa parameter threshold-sensitive, tetapi bukan pilihan default untuk semua parameter.

Warna tidak konsisten: jika hijau berarti “online” di satu layar dan “nilai normal” di layar lain, operator menghadapi risiko salah interpretasi. Definisikan standar warna sekali dan terapkan secara konsisten.

Tidak ada indikator kesegaran data: tanpa informasi tentang kapan data terakhir diperbarui, pembacaan dari sensor offline bisa terlihat sama seperti pembacaan terkini. Ini mengarah pada keputusan berdasarkan data yang sudah tidak valid.

Overview screen yang overwhelming: layar overview yang mencoba menampilkan semua parameter dari semua stasiun secara bersamaan kehilangan fungsi overview. Level 1 seharusnya membantu operator menilai kondisi keseluruhan dalam hitungan detik, bukan menyajikan semua detail.

Riwayat alarm tersembunyi: jika operator hanya melihat alarm aktif tanpa akses mudah ke riwayat, pola alarm berulang dan eskalasi kondisi sulit dikenali.

Kapan Melibatkan System Integrator

Dashboard monitoring yang efektif memerlukan pemahaman bukan hanya tentang prinsip desain visual, tetapi juga tentang arsitektur data dari sensor hingga server. Pertimbangkan untuk melibatkan system integrator ketika:

• Sistem mencakup beberapa jenis sensor dan produk monitoring — misalnya integrasi data AWLR, AQMS, dan SPARING dalam satu platform dashboard.
• Dibutuhkan tampilan compliance khusus dengan kalkulasi exceedance otomatis.
• Dashboard perlu terintegrasi dengan SCADA atau OPC-UA.
• Organisasi multi-lokasi membutuhkan federasi dashboard dengan akses terpusat.

Fortuna Argatech menyediakan integrasi dashboard sebagai bagian dari solusi sistem monitoring, mencakup visualisasi multi-parameter, konfigurasi alarm, dan konektivitas data logger di seluruh lini produk. Hubungi tim teknis untuk konsultasi kebutuhan dashboard monitoring Anda.
