Pemasangan Sensor Kualitas Air: Submersible, Flow Cell, atau Bypass?

Sensor kualitas air yang sama bisa menghasilkan data akurat atau menyesatkan — tergantung cara pemasangannya. Metode pemasangan sensor kualitas air menentukan seberapa cepat sensor kotor, seberapa mudah tim melakukan perawatan, dan seberapa representatif hasil pengukuran terhadap kondisi sebenarnya. ISO 15839 membagi pendekatan pengukuran kualitas air online menjadi dua kategori utama: in-situ (sensor ditempatkan langsung dalam badan air) dan ekstraktif (sampel dibawa ke sensor melalui pipa atau flow cell). Dalam praktik lapangan, pendekatan ini menjadi tiga metode pemasangan: submersible, flow cell, dan bypass.

Tiga Metode Pemasangan

Submersible (in-situ) menempatkan sensor langsung dalam badan air — sungai, kolam, bak pengolahan, atau saluran buangan. Sensor membaca kondisi ambien sesungguhnya tanpa perlu pompa atau pipa tambahan.

Flow cell menyediakan ruang alir terkontrol tempat air mengalir melewati sensor pada kecepatan teratur. Air disuplai ke flow cell melalui pompa atau gravitasi, lalu keluar kembali ke proses atau badan air.

Bypass sampling mengekstrak sebagian air dari proses utama atau badan air melalui pipa menuju titik pengukuran terpisah. Sensor dipasang di panel atau ruang ukur yang terletak di luar badan air utama.

Setiap metode memiliki keunggulan dan keterbatasan yang harus dipertimbangkan sebelum commissioning.

Submersible: Sederhana, tapi Terekspos

Pemasangan submersible adalah opsi paling sederhana dari sisi infrastruktur — tidak perlu pompa, tidak perlu pipa. Sensor langsung membaca suhu, pH, oksigen terlarut, atau konduktivitas pada kondisi aktual di lokasi pengukuran.

Konsekuensinya: sensor terpapar langsung pada debris, organisme pengotor biologis, dan sedimentasi. Di perairan tenang atau berarus lambat, biofouling dan pengendapan cenderung lebih cepat dibanding sensor yang terpapar aliran moderat. Untuk deployment di perairan dalam, pemeliharaan mungkin membutuhkan perahu atau penyelam — menambah biaya dan waktu akses.

Pemasangan submersible pada ponton banyak digunakan untuk pemantauan sungai (ONLIMO) di lokasi tanpa jembatan atau struktur tetap di atasnya.

Flow Cell: Terkontrol, tapi Butuh Suplai Air

Flow cell mengurangi paparan sensor terhadap debris besar dan variasi arus. Lingkungan alir yang terkontrol memudahkan akses kalibrasi — teknisi cukup melepas sensor dari flow cell tanpa perlu turun ke badan air.

Namun flow cell membutuhkan suplai air yang konsisten. Jika pompa mati atau aliran gravitasi terganggu, sensor mengukur air stagnan, bukan kondisi proses terkini. Dimensi flow cell dan laju alir harus sesuai dengan ukuran probe sensor dan kecepatan alir minimum yang direkomendasikan pabrikan sensor.

Perhatian khusus untuk sensor optik: gelembung udara yang terperangkap dalam flow cell menghasilkan pembacaan keliru, terutama pada sensor turbidity, TSS, dan oksigen terlarut. Flow cell harus dirancang atau dipasang agar udara tidak terakumulasi di dekat membran atau jendela optik sensor.

Bypass: Fleksibel, tapi Ada Delay

Bypass sampling menawarkan fleksibilitas tinggi — sensor bisa dipasang di dalam panel tertutup, terlindung dari cuaca dan vandalisme, dengan akses pemeliharaan yang nyaman. Metode ini menjadi satu-satunya pilihan praktis ketika titik pengukuran berada di pipa bertekanan yang tidak memungkinkan pemasangan submersible langsung.

Trade-off utama: transportasi sampel melalui pipa bypass memakan waktu. Sensor membaca kondisi yang sudah terjadi beberapa saat lalu di titik ekstraksi, bukan kondisi real-time. Selama transportasi, suhu air, kandungan gas terlarut, dan suspensi partikel bisa berubah — berpotensi mengubah pembacaan DO, pH, turbidity, dan parameter sensitif suhu lainnya.

Pipa bypass juga memerlukan pembilasan dan pembersihan berkala untuk mencegah pembentukan biofilm, kerak mineral, atau penumpukan sedimen di dalam saluran sampel.

Metode Pemasangan per Jenis Sensor

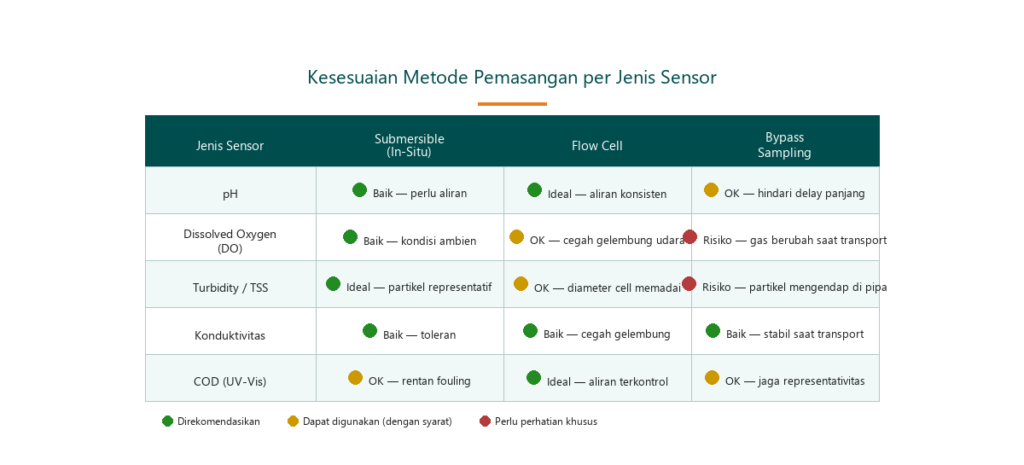

Setiap parameter kualitas air memiliki preferensi pemasangan yang berbeda:

pH — Sensor pH dapat bekerja dengan ketiga metode, tetapi membutuhkan pergerakan air yang cukup melewati membran kaca untuk menghindari efek lapisan stagnan. Flow cell memberikan konsistensi aliran terbaik untuk pengukuran pH kontinu.

Dissolved Oxygen (DO) — Sensor DO memerlukan aliran yang representatif tetapi sensitif terhadap entrainment udara. Jika menggunakan flow cell, desain harus mencegah akumulasi gelembung udara di dekat membran sensor. Bypass panjang berisiko mengubah kadar gas terlarut sebelum sampel mencapai sensor.

Turbidity dan TSS — Sensor optik turbidity dan TSS membutuhkan sampel yang merepresentasikan distribusi partikel aktual. Pipa bypass dengan belokan tajam atau kecepatan alir rendah memungkinkan partikel mengendap sebelum mencapai sensor — menghasilkan pembacaan lebih rendah dari nilai sebenarnya. Submersible atau flow cell berdiameter besar dengan aliran memadai umumnya lebih sesuai.

Konduktivitas — Sensor konduktivitas relatif toleran terhadap berbagai metode pemasangan, tetapi gelembung udara dalam sel pengukuran atau turbulensi berlebih di sekitar elektroda tetap dapat menyebabkan error.

Faktor Lokasi yang Menentukan Pilihan

Selain jenis sensor, kondisi lapangan menjadi penentu utama metode pemasangan:

• Tipe badan air: sungai dengan debris tinggi, kolam tenang, bak proses, atau pipa bertekanan — masing-masing membatasi opsi pemasangan.
• Beban debris dan sedimen: lokasi dengan banyak sampah terapung atau sedimen halus mempercepat fouling pada sensor submersible.
• Frekuensi akses pemeliharaan: jika tim hanya bisa mengakses lokasi sebulan sekali, flow cell atau bypass dengan akses panel lebih praktis daripada submersible di perairan dalam.
• Jarak dari titik kepatuhan: untuk aplikasi pemantauan kepatuhan regulasi, sensor sebaiknya dipasang di atau dekat titik kepatuhan yang ditetapkan. Memindahkan titik pengukuran jauh dari sumber melalui pipa bypass panjang dapat memunculkan pertanyaan tentang representativitas sampel.
• Ketersediaan listrik dan konektivitas: bypass dan flow cell memerlukan pompa (kecuali tersedia tekanan gravitasi), yang berarti kebutuhan daya tambahan.
• Paparan lingkungan: risiko banjir, vandalisme, dan radiasi UV memengaruhi keputusan antara instalasi terbuka (submersible) dan terlindung (panel bypass).

Kesalahan Pemasangan yang Sering Terjadi

Beberapa kesalahan teknis berulang di lapangan:

1. Kecepatan alir terlalu rendah di flow cell — sensor mengukur air stagnan, bukan kondisi proses aktual.
2. Sensor terlalu dekat permukaan air pada pemasangan submersible — saat muka air turun, sensor terpapar udara, berpotensi merusak jendela optik atau reference junction.
3. Kabel sensor melewati zona banjir tanpa proteksi memadai — rentan terhadap kerusakan fisik, masuknya air, dan kegagalan total sensor.

Kapan Melibatkan Integrator Sistem

Sistem pemantauan multi-parameter untuk kepatuhan regulasi (SPARING), deployment ponton pemantauan sungai (ONLIMO), atau integrasi piping kompleks memerlukan desain sistem dan instalasi profesional. Kombinasi jenis sensor, metode pemasangan, konektivitas, dan persyaratan data logging yang tepat bergantung pada kondisi spesifik lokasi.

Fortuna Argatech menyediakan konsultasi teknis untuk membantu menentukan konfigurasi pemasangan yang sesuai — mulai dari survei lokasi hingga commissioning dan pelatihan tim operasional.
