Desain Topologi Jaringan RS-485 untuk Sistem Monitoring Multi-Sensor

Topologi jaringan RS-485 yang salah adalah penyebab umum timeout, CRC error, dan sensor dropout pada sistem monitoring multi-sensor. Memahami cara mendesain topologi yang benar — daisy-chain, penanganan stub, dan terminasi — menentukan apakah jaringan sensor Anda berkomunikasi secara andal di jarak ratusan meter atau justru bermasalah sejak commissioning.

RS-485 (TIA/EIA-485) adalah standar physical layer paling banyak digunakan untuk komunikasi multi-point sensor di lingkungan monitoring industri dan lingkungan. Standar ini menggunakan sinyal diferensial pada kabel twisted pair, memberikan noise immunity yang lebih baik dibandingkan interface single-ended seperti RS-232. Protokol Modbus RTU — metode komunikasi sensor-ke-data-logger paling umum — berjalan di atas RS-485 sebagai physical layer default-nya.

Batas Elektris yang Menentukan Topologi

Sebelum memilih topologi, pahami batas fisik yang harus dipatuhi:

• Jarak maksimum: TIA/EIA-485 menetapkan panjang kabel maksimum 1.200 m (4.000 ft) pada baud rate rendah. Jarak berkurang pada baud rate lebih tinggi.
• Jumlah perangkat: Satu segmen bus standar mendukung hingga 32 unit load. Transceiver modern dengan rating 1/8 unit load memungkinkan hingga 256 perangkat fisik pada satu segmen.
• Sensitivitas receiver: RS-485 receiver mendeteksi sinyal dengan tegangan diferensial minimum ±200 mV, memberikan margin noise yang cukup besar untuk instalasi outdoor.

Batas-batas ini langsung memengaruhi berapa banyak sensor yang bisa Anda hubungkan, sejauh apa kabel bisa ditarik, dan bagaimana kabel harus di-routing.

Pilihan Topologi RS-485 untuk Sistem Monitoring

Daisy-Chain (Bus Linear) — Topologi Standar

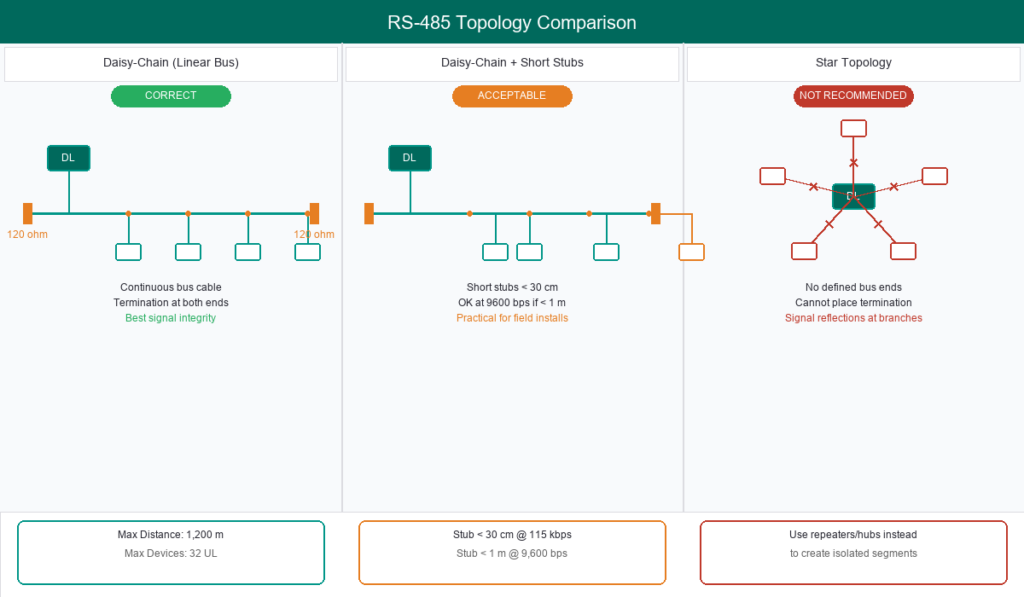

Topologi daisy-chain adalah satu-satunya topologi yang didefinisikan standar RS-485. Kabel bus masuk ke setiap node perangkat dan keluar menuju node berikutnya, membentuk jalur kontinu dari perangkat pertama hingga terakhir. Resistor terminasi 120 Ω dipasang di kedua ujung bus.

Kapan menggunakan daisy-chain:

• Sensor dipasang sepanjang jalur linear (misalnya tepi sungai, conveyor belt, sepanjang pipa)
• Anda membutuhkan keandalan komunikasi tertinggi
• Jarak antar sensor cukup teratur

Daisy-Chain dengan Stub Pendek — Kompromi Praktis

Instalasi monitoring di lapangan jarang bisa membentuk daisy-chain sempurna. Sensor sering dipasang beberapa meter dari jalur utama kabel bus. Dalam situasi ini, koneksi stub (tap) diperbolehkan dengan syarat:

• Panjang stub dijaga sependek mungkin — idealnya di bawah 30 cm pada baud rate hingga 115.200 bps.
• Pada baud rate rendah (≤ 9.600 bps), stub pendek di bawah 1 meter umumnya tidak menimbulkan refleksi sinyal yang signifikan.
• Panjang stub maksimum dapat diestimasi menggunakan rumus yang melibatkan propagation delay kabel dan bit time.

Sebagian besar sistem monitoring lingkungan beroperasi pada 9.600 bps, sehingga toleransi stub lebih longgar dibandingkan aplikasi berkecepatan tinggi.

Star Topology — Mengapa Berisiko

Star topology — di mana semua sensor terhubung melalui kabel individual panjang ke satu data logger pusat — tidak didefinisikan oleh standar RS-485 dan menyebabkan refleksi sinyal di setiap titik percabangan.

Masalah utama star topology:

• Terminasi tidak bisa ditempatkan dengan benar karena bus memiliki banyak ujung, bukan dua ujung yang terdefinisi.
• Memasang terminasi di setiap cabang menciptakan beban berlebih pada driver.
• Refleksi sinyal meningkat seiring panjang cabang.

Jika tata letak fisik memaksa pola bintang, solusinya bukan memaksakan star topology, melainkan menggunakan RS-485 repeater atau hub yang meregenerasi sinyal — mengubah layout fisik star menjadi beberapa segmen daisy-chain yang secara elektris independen.

Repeater — Memperluas Jangkauan Jaringan

Ketika jumlah sensor melebihi 32 unit load atau jarak kabel melampaui 1.200 m, RS-485 repeater membagi jaringan menjadi beberapa segmen independen. Setiap segmen mendukung hingga 32 unit load dan jarak 1.200 m sendiri. Repeater yang terisolasi secara optis juga mencegah ground loop antara stasiun monitoring yang berjauhan.

Terminasi dan Biasing untuk Komunikasi Andal

Terminasi yang salah — baik karena resistor tidak dipasang maupun dipasang di node tengah — adalah penyebab umum kegagalan komunikasi RS-485.

Aturan terminasi standar: Pasang resistor 120 Ω di setiap ujung bus, disesuaikan dengan impedansi karakteristik kabel (umumnya 100–120 Ω untuk STP dan Cat5).

Fail-safe biasing: Resistor pull-up dan pull-down (umumnya 390–750 Ω) menahan bus pada kondisi logika yang terdefinisi saat tidak ada perangkat yang mentransmisi.

Pengecualian praktis: Untuk bus pendek di bawah sekitar 50 m pada 9.600 bps, terminasi resistor bisa dihilangkan tanpa degradasi sinyal yang signifikan. Namun perlu diperhatikan bahwa setiap terminasi 120 Ω menarik sekitar 40 mA dari driver — penting untuk perhitungan power budget pada sistem bertenaga surya.

Perencanaan Sensor dan Desain Praktis

Untuk menerjemahkan aturan elektris ke desain monitoring yang bisa diimplementasikan:

Perencanaan alamat Modbus: Modbus RTU mendukung alamat perangkat 1–247 pada satu bus. Arsitektur master-slave memastikan hanya master (data logger) yang menginisiasi komunikasi, mencegah tabrakan data di bus. Untuk keandalan di lapangan, membatasi setiap segmen bus pada 8–16 sensor adalah praktik umum — meskipun standar mengizinkan 32.

Routing kabel: Kabel sinyal RS-485 harus memasuki enclosure monitoring melalui cable gland dan di-routing terpisah dari kabel daya untuk meminimalkan interferensi. Untuk panduan lengkap tata letak panel, lihat panduan desain enclosure monitoring.

Pemilihan kabel: Gunakan shielded twisted pair dengan impedansi karakteristik 100–120 Ω. Detail spesifikasi kabel dibahas dalam panduan pemilihan kabel sensor.

Kesalahan Topologi RS-485 yang Sering Terjadi

Empat kesalahan paling umum pada instalasi monitoring:

1. Wiring pola star dengan kabel individual panjang dari setiap sensor ke data logger — penyebab utama refleksi sinyal dan timeout intermiten.
2. Terminasi salah posisi — memasang terminasi di node tengah alih-alih di kedua ujung bus.
3. Stub terlalu panjang — memasang sensor jauh dari jalur utama bus tanpa memperhatikan batas panjang stub.
4. Polaritas A/B terbalik — menukar koneksi A dan B antar perangkat menyebabkan interpretasi data terbalik.

Jika masalah komunikasi muncul setelah instalasi, lihat panduan troubleshooting Modbus RTU untuk diagnosis sistematis.

Kapan RS-485 Bukan Pilihan Terbaik

RS-485 adalah pilihan tepat untuk jaringan multi-sensor di jarak menengah hingga panjang. Namun pertimbangkan alternatif jika:

• Jumlah sensor kurang dari 3 unit pada jarak pendek (< 10 m) — interface 4–20 mA mungkin lebih sederhana.
• Aplikasi membutuhkan isolasi galvanis, konektivitas wireless, atau jarak di atas 1.200 m tanpa repeater.

Untuk memahami bagaimana RS-485/Modbus RTU terhubung dengan protokol di atas physical layer (MQTT, HTTP, Modbus TCP), lihat perbandingan protokol komunikasi data logger.
