Proteksi Petir Stasiun Monitoring: Grounding, SPD, dan Jalur Sinyal

Memasang grounding rod pada tiang stasiun monitoring belum cukup untuk melindungi peralatan dari kerusakan akibat petir. Proteksi petir stasiun monitoring memerlukan rantai perlindungan yang lengkap — dari penangkap petir di atas tiang hingga elektrode pembumian di tanah, ditambah surge protective device (SPD) pada setiap kabel yang masuk ke enclosure.

Indonesia memiliki aktivitas petir yang tinggi karena iklim tropis maritimnya. Stasiun monitoring lingkungan seperti weather station, AWLR, AQMS, extensometer, SPARING, dan ONLIMO umumnya dipasang di area terbuka — tepi sungai, atap gedung, lereng tambang, atau cerobong industri — yang membuatnya terpapar langsung terhadap sambaran petir dan lonjakan tegangan.

Artikel ini menjelaskan rantai proteksi yang diperlukan dan bagaimana setiap komponen bekerja sama melindungi sensor, datalogger, dan sistem komunikasi.

Bagaimana Petir Merusak Stasiun Monitoring

Petir dapat menghasilkan arus puncak melebihi 200 kA. Kerusakan pada peralatan monitoring terjadi melalui tiga mekanisme utama:

1. Sambaran langsung — arus petir mengenai tiang, antena, atau sensor secara langsung.
2. Lonjakan tegangan terinduksi — arus petir mengalir melalui kabel daya, kabel sinyal sensor, atau kabel komunikasi yang terhubung ke enclosure.
3. Ground potential rise — perbedaan potensial tanah antara titik grounding peralatan yang berbeda saat arus petir mengalir ke bumi.

Mekanisme kedua dan ketiga sering kurang diperhitungkan. Sebuah sambaran petir yang mengenai tanah atau struktur di dekat stasiun dapat menginduksi lonjakan tegangan pada kabel RS485, 4-20 mA, atau jalur catu daya tanpa mengenai stasiun secara langsung. Komponen elektronik seperti datalogger, modem, dan sensor — yang bekerja pada tegangan rendah — dapat rusak oleh lonjakan tegangan yang relatif kecil dibandingkan arus petir penuh.

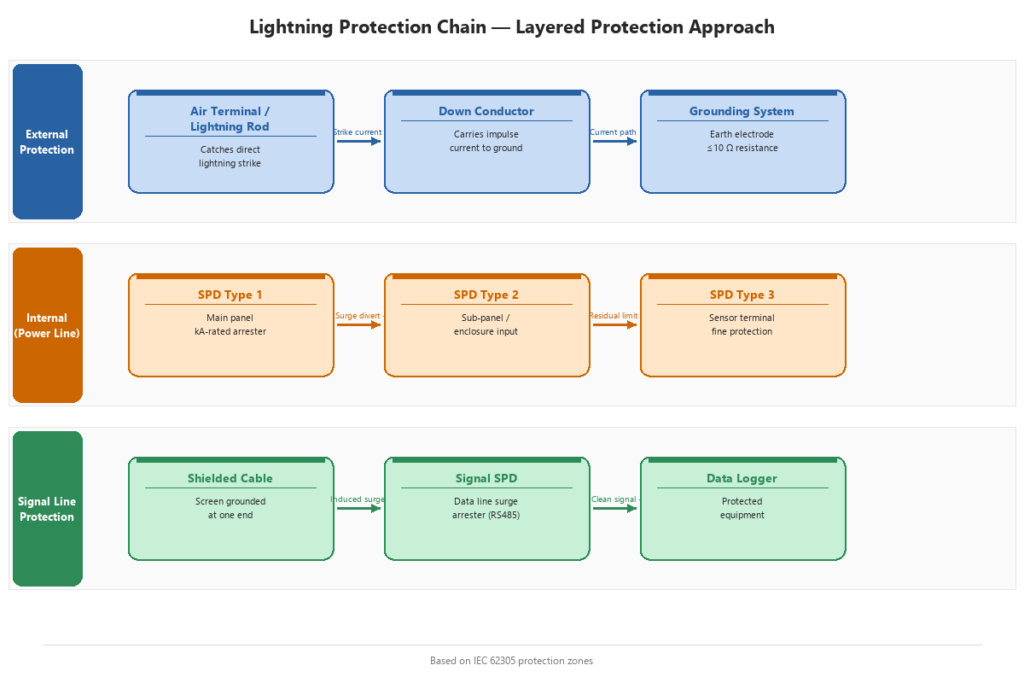

Rantai Proteksi: Empat Lapisan yang Bekerja Bersama

Standar internasional IEC 62305 menetapkan kerangka proteksi petir yang terdiri dari sistem proteksi eksternal dan internal. Untuk stasiun monitoring, keempat lapisan ini perlu direncanakan sebagai satu kesatuan:

1. Air Terminal (Penangkap Petir)

Batang penangkap petir atau finial dipasang di titik tertinggi struktur — biasanya di puncak tiang sensor atau antena. Fungsinya menyediakan titik sambaran yang terkendali sehingga arus petir dialirkan melalui jalur yang dirancang, bukan melalui peralatan.

2. Down Conductor (Penghantar Turun)

Konduktor turun menghubungkan air terminal ke elektrode pembumian, menyediakan jalur impedansi rendah bagi arus petir menuju tanah. IEC 62305-3 mengatur spesifikasi material, penampang, dan jalur pemasangan konduktor turun.

3. Earth Termination (Pembumian)

Elektrode pembumian mengalirkan arus petir ke tanah. IEC 62305-3 merekomendasikan resistansi pembumian 10 Ω atau kurang jika kondisi tanah memungkinkan. Nilai ini bergantung pada resistivitas tanah di lokasi, yang perlu diukur saat survei lokasi.

4. Surge Protective Device (SPD)

SPD membatasi lonjakan tegangan transien pada jalur konduktif yang masuk ke enclosure. Lapisan ini melindungi peralatan elektronik dari lonjakan yang merambat melalui kabel — mekanisme kerusakan yang paling sering terlewatkan pada instalasi monitoring.

SPD pada Setiap Jalur Masuk ke Enclosure

Prinsip dari IEC 62305-4 adalah memasang SPD pada setiap jalur konduktif yang menembus batas enclosure. Pada stasiun monitoring, jalur-jalur tersebut meliputi:

• Jalur daya AC/DC — dari sumber PLN, genset, atau charge controller panel surya ke datalogger dan modem.
• Jalur sinyal sensor — kabel RS485 atau 4-20 mA dari sensor ke datalogger. SPD sinyal harus kompatibel dengan tegangan, arus, dan protokol sinyal agar tidak mengganggu data pengukuran.
• Jalur komunikasi — kabel Ethernet atau jalur data lain yang masuk ke enclosure.
• Jalur antena — kabel koaksial dari antena seluler atau radio ke modem. SPD koaksial dipasang pada titik masuk kabel ke enclosure.

SPD tersedia dalam beberapa tipe atau kelas yang disesuaikan dengan lokasi pemasangannya relatif terhadap titik masuk layanan. SPD mengandung komponen sacrificial seperti metal-oxide varistor (MOV) atau gas discharge tube yang menyerap energi lonjakan dan dapat terdegradasi setelah menyerap lonjakan berulang.

Kesalahan umum pada instalasi monitoring adalah memasang SPD pada jalur daya tetapi mengabaikan jalur sinyal sensor dan antena. Lonjakan tegangan yang masuk melalui kabel RS485 sepanjang puluhan meter dari sensor ke datalogger dapat merusak port komunikasi meskipun jalur daya sudah dilindungi.

Grounding yang Berfungsi di Lapangan

Kualitas grounding menentukan apakah lapisan proteksi lainnya bekerja efektif. Beberapa pertimbangan praktis:

• Ukur resistivitas tanah di lokasi — jenis tanah, kelembaban, dan kondisi geologis memengaruhi resistansi pembumian yang dapat dicapai. Tanah berbatu atau kering memerlukan konfigurasi elektrode yang berbeda dari tanah lembab.
• Gunakan elektrode yang sesuai — batang tembaga, pelat, atau kombinasi elektrode dapat digunakan tergantung kondisi tanah dan target resistansi.
• Ikat semua bagian logam ke satu referensi pembumian — tiang, enclosure, bracket panel surya, dan rail DIN di dalam panel perlu dihubungkan ke sistem pembumian yang sama (equipotential bonding) untuk menghindari perbedaan potensial.
• Ukur resistansi pembumian secara berkala — kondisi tanah berubah mengikuti musim. Kelembaban tanah yang menurun saat kemarau dapat meningkatkan resistansi pembumian.

Regulasi bangunan di Indonesia melalui PP 36/2005 (pelaksanaan UU 28/2002 tentang Bangunan Gedung) memuat ketentuan proteksi petir untuk bangunan. Untuk struktur stasiun monitoring di area terbuka, penerapan prinsip IEC 62305 perlu disesuaikan dengan jenis struktur dan kondisi lokasi.

Inspeksi dan Perawatan Setelah Instalasi

Proteksi petir bukan sistem pasang-dan-lupakan. Komponen yang perlu diperiksa secara berkala:

1. Resistansi pembumian — ukur minimal satu kali per tahun dan setelah setiap sambaran petir yang terdeteksi. Perubahan musiman memengaruhi nilai resistansi.
2. Status SPD — periksa indikator status pada SPD. Sebagian besar SPD memiliki indikator visual (hijau/merah) yang menunjukkan apakah komponen sacrificial masih berfungsi atau perlu diganti.
3. Kondisi fisik konduktor — periksa konduktor turun, sambungan, dan klem terhadap korosi, kerusakan mekanis, atau sambungan yang longgar.
4. Pemeriksaan pasca-badai — setelah kejadian petir di sekitar lokasi, periksa semua komponen proteksi dan uji fungsi peralatan monitoring.

WMO CIMO Guide (WMO-No. 8) juga memuat panduan proteksi petir untuk stasiun pengamatan meteorologi, yang relevan sebagai referensi tambahan untuk stasiun monitoring lingkungan.

Spesifikasi Proteksi untuk Stasiun Baru

Saat merencanakan stasiun monitoring baru, sertakan spesifikasi proteksi petir dalam dokumen perencanaan. Checklist berikut dapat membantu:

Komponen	Yang perlu ditentukan
Air terminal	Tipe, tinggi, dan posisi pada struktur
Down conductor	Material, penampang, jalur pemasangan
Elektrode pembumian	Tipe, kedalaman, target resistansi
SPD jalur daya	Tipe, tegangan kerja, kapasitas discharge
SPD jalur sinyal	Kompatibilitas dengan RS485/4-20 mA, tegangan sinyal
SPD antena	Tipe konektor, frekuensi kerja
Equipotential bonding	Titik-titik yang dihubungkan ke bus pembumian
Pengujian	Metode dan jadwal pengukuran resistansi

Fortuna Argatech umumnya melengkapi instalasi di area terbuka dengan sistem grounding dan surge arrester untuk melindungi perangkat elektronik di dalam datalogger. Kebutuhan spesifik proteksi petir bergantung pada kondisi lokasi, jenis struktur, dan tingkat paparan petir yang diidentifikasi saat survei lokasi.

Sumber

• International Electrotechnical Commission. IEC 62305-1: Protection against lightning – Part 1: General principles, Edition 2.0, 2010.
• International Electrotechnical Commission. IEC 62305-3: Protection against lightning – Part 3: Physical damage, Edition 2.0, 2010.
• International Electrotechnical Commission. IEC 62305-4: Protection against lightning – Part 4: Electrical and electronic systems, Edition 2.0, 2010.
• World Meteorological Organization. WMO-No. 8: Guide to Instruments and Methods of Observation (CIMO Guide), 2023.
• Pemerintah Republik Indonesia. PP No. 36 Tahun 2005 tentang Peraturan Pelaksanaan UU No. 28 Tahun 2002 tentang Bangunan Gedung, 2005.
