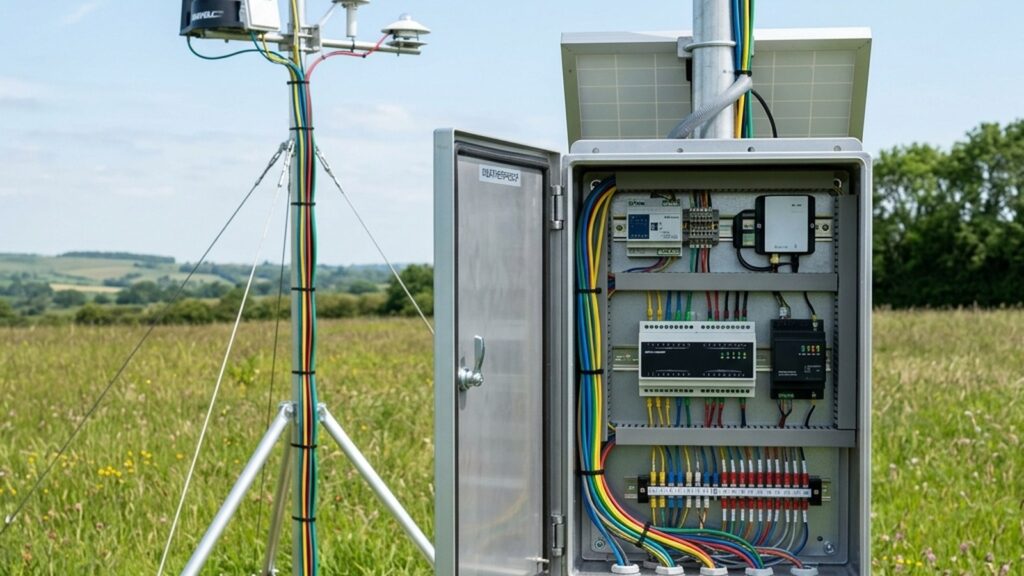

Kabel Sensor Stasiun Monitoring: Jenis, Jarak Maksimum, dan Shielding

Sensor dan data logger mungkin sudah tepat, tetapi jika kabel sensor monitoring yang menghubungkannya salah — salah jenis, salah gauge, tanpa shielding, atau routing berdekatan dengan kabel daya — data yang sampai di dashboard akan membawa noise, drift, atau putus-putus yang tidak bisa sepenuhnya diperbaiki oleh filter software. Kabel bukan sekadar penghubung; kabel adalah bagian dari rangkaian pengukuran.

Masalah kabel termasuk yang paling sulit didiagnosis di stasiun monitoring yang sudah terpasang. Gejalanya — noise, pembacaan melayang, dropout intermiten — sering menyerupai kerusakan sensor. Artikel ini membahas cara memilih kabel berdasarkan protokol sinyal, batas jarak, aturan routing, dan verifikasi sebelum commissioning.

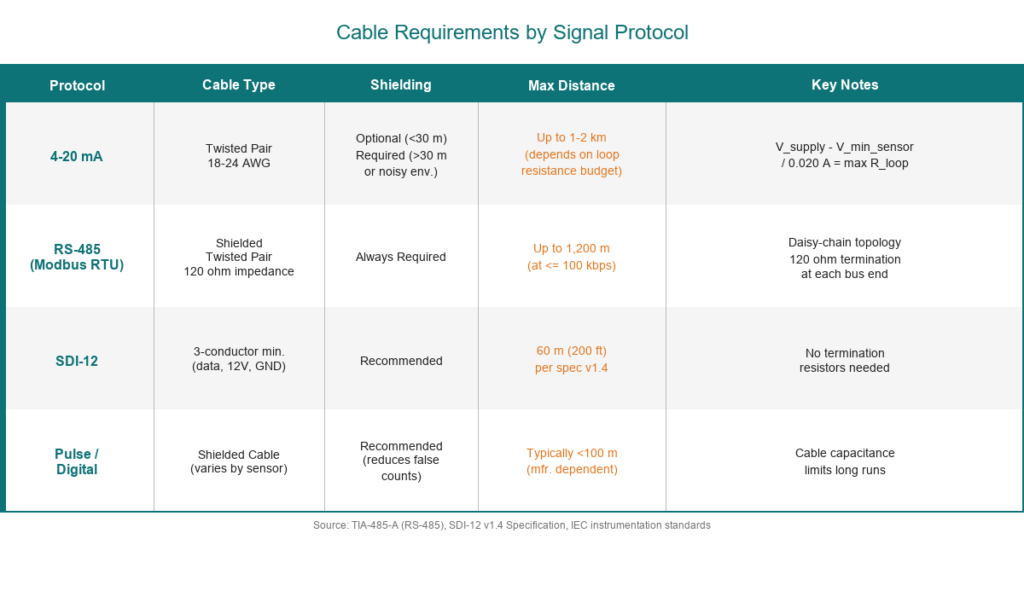

Kebutuhan Kabel Berdasarkan Protokol Sinyal

Setiap protokol sinyal sensor memiliki kebutuhan kabel yang berbeda. Memilih kabel yang salah untuk protokol tertentu dapat menyebabkan error pengukuran atau kegagalan komunikasi yang sulit dilacak.

4-20 mA Analog Loop

Sinyal 4-20 mA menggunakan kabel twisted pair dengan gauge 18–24 AWG. Untuk jarak pendek di lingkungan yang bersih secara elektrik, kabel unshielded dapat digunakan. Namun untuk jarak lebih dari kurang-lebih 30 meter atau di lingkungan yang banyak interferensi elektromagnetik (dekat motor, VFD, atau switchgear), gunakan kabel shielded twisted pair (STP) dengan drain wire.

Jika Anda sudah memahami perbedaan antara output 4-20 mA dan RS-485, langkah berikutnya adalah memastikan kabel yang digunakan sesuai dengan protokol yang dipilih.

RS-485 / Modbus RTU

RS-485 membutuhkan kabel shielded twisted pair dengan impedansi karakteristik nominal 120 Ω. Jaringan multidrop RS-485 harus menggunakan topologi daisy-chain (bus), bukan star. Tempatkan resistor terminasi 120 Ω di kedua ujung bus kabel.

Kesalahan topologi dan terminasi RS-485 adalah penyebab umum masalah komunikasi Modbus RTU. Jika mengalami timeout atau CRC error, periksa terlebih dahulu aspek fisik kabel dan terminasi — panduan diagnostik lengkap tersedia di troubleshooting Modbus RTU.

SDI-12

SDI-12 membutuhkan minimal 3 konduktor: data, power 12 V, dan ground. Spesifikasi SDI-12 v1.4 menetapkan panjang kabel maksimum 60 meter (200 kaki). Tidak diperlukan resistor terminasi.

Beberapa produsen sensor melaporkan komunikasi SDI-12 berhasil di atas 60 meter dengan kabel berkualitas tinggi, tetapi ini melebihi spesifikasi standar dan tidak dijamin berhasil di semua kondisi.

Pulse dan Digital Output

Sensor pulse-output seperti tipping-bucket rain gauge atau flow meter menggunakan kabel shielded untuk mengurangi false count akibat noise elektrik. Sensitivitas terhadap kapasitansi kabel meningkat pada jarak yang panjang, sehingga pemilihan kabel yang tepat menjadi penting terutama di instalasi weather station dan AWLR.

Jarak Maksimum Kabel per Protokol

Batas jarak kabel sangat bergantung pada protokol sinyal, gauge kabel, dan kondisi lingkungan elektrik.

Protokol	Jarak Maksimum	Kondisi Utama
4-20 mA	Hingga 1–2 km	Tergantung loop resistance budget: (V_supply − V_min_sensor) ÷ 0,020 A = resistance maksimum. Gauge kabel lebih besar (nomor AWG lebih kecil) memungkinkan jarak lebih jauh.
RS-485	Hingga 1.200 m	Pada baud rate ≤100 kbps. Jarak maksimum berkurang pada baud rate lebih tinggi. Kualitas kabel dan terminasi mempengaruhi batas praktis.
SDI-12	60 m (200 ft)	Per spesifikasi SDI-12 v1.4. Jarak lebih jauh mungkin berhasil tetapi tidak dijamin.
Pulse/Digital	Tergantung produsen	Umumnya <100 m; kapasitansi kabel menjadi faktor pada jarak panjang.

Untuk 4-20 mA, rumus yang digunakan: kurangi resistansi internal sensor dari resistance budget total, lalu bagi sisa resistance dengan resistansi kabel per meter (yang tergantung gauge) untuk mendapatkan panjang kabel maksimum satu arah.

Routing Kabel dan Aturan Separasi

Kabel sinyal harus dipisahkan secara fisik dari kabel daya. Pedoman umum menyarankan jarak minimum 30 cm antara kabel sinyal dan kabel daya, dengan jarak lebih besar atau barrier conduit untuk kabel daya bertegangan lebih tinggi.

Kabel outdoor yang terpapar sinar matahari langsung membutuhkan jacket material tahan UV atau harus dirutekan melalui conduit yang tidak tembus UV. Di lingkungan tropis Indonesia, degradasi UV dan kelembapan tinggi mempercepat kerusakan kabel yang tidak dirancang untuk outdoor.

Jauhkan kabel sinyal dari sumber interferensi elektromagnetik: motor, variable frequency drive (VFD), switchgear tegangan tinggi, dan peralatan las. Penempatan kabel yang benar pada tahap instalasi jauh lebih mudah daripada menelusuri masalah noise setelah stasiun beroperasi — aspek ini sebaiknya sudah dipertimbangkan saat survei lokasi.

Konektor, Cable Gland, dan Terminasi

Pemilihan cable gland di titik masuk enclosure harus sesuai dengan diameter kabel dan memberikan rating IP yang diperlukan — umumnya IP67 untuk instalasi outdoor yang terkena percikan, atau IP68 untuk instalasi terendam. Detail desain cable entry pada panel box monitoring outdoor membahas aspek ini lebih lengkap.

Banyak sensor industri menggunakan konektor M12 untuk koneksi quick-disconnect di lapangan. Terminal block di dalam enclosure data logger harus dilabeli dengan jelas. Ground shield kabel di satu ujung saja — biasanya di ujung data logger — untuk mengalirkan interferensi tanpa menciptakan ground loop.

Sistem monitoring Fortuna Argatech — mulai dari SPARING, AWLR, Weather Station, hingga AQMS — semuanya mengandalkan koneksi kabel sensor-ke-datalogger yang benar. Konfigurasi kabel spesifik untuk setiap produk bergantung pada jenis sensor dan kondisi lokasi, sehingga perlu dikonfirmasi per proyek.

Verifikasi Wiring Sebelum Commissioning

Sebelum menyalakan sistem, verifikasi wiring dengan langkah-langkah berikut:

1. Continuity test — pastikan setiap pasangan konduktor tersambung dari ujung ke ujung tanpa putus.
2. Insulation resistance test — konfirmasi tidak ada short atau ingress kelembapan pada isolasi kabel.
3. Shield grounding check — verifikasi shield terhubung ke ground di satu ujung saja.
4. Loop resistance measurement — pada sirkuit 4-20 mA, ukur total loop resistance dan bandingkan dengan budget resistance.
5. Communication test — pada sirkuit RS-485 dan SDI-12, jalankan polling komunikasi untuk memastikan sensor merespons sebelum melanjutkan ke kalibrasi.

Langkah-langkah ini merupakan bagian dari checklist commissioning yang mencakup verifikasi wiring sebagai prasyarat sebelum go-live. Untuk instalasi di area rawan petir, pastikan juga grounding dan proteksi petir sudah sesuai sebelum pengujian sinyal.

Pemilihan kabel yang tepat di awal instalasi menghemat waktu troubleshooting yang jauh lebih besar di kemudian hari. Jika Anda merencanakan instalasi stasiun monitoring baru atau mengalami masalah noise dan komunikasi pada instalasi yang sudah berjalan, hubungi tim teknis Fortuna Argatech untuk konsultasi spesifikasi kabel dan konfigurasi sistem.
