Memilih Sensor Level Air: Radar, Ultrasonik, atau Hidrostatik?

Memilih sensor level air dimulai dari satu keputusan sederhana: apakah sensor boleh menyentuh air, dan seperti apa kondisi jalur ukur di lokasi? Jika pemasangan harus dari atas tanpa kontak, radar atau ultrasonik masuk daftar awal. Jika sensor boleh terendam dan posisi di atas permukaan sulit disediakan, transmitter hidrostatik patut dipertimbangkan.

Aturan awal itu belum cukup untuk menerbitkan spesifikasi pembelian. Uap, busa, turbulensi, sedimentasi, rentang perubahan level, akses perawatan, dan kebutuhan output data dapat mengubah pilihan. Karena itu, teknologi yang tepat bukan yang terlihat paling canggih, melainkan yang menghasilkan data yang dapat dipercaya dalam kondisi kerja sebenarnya.

Fortuna Argatech menyediakan ketiga pendekatan tersebut dan dapat menghubungkannya ke Automatic Water Level Recorder (AWLR). Dalam praktiknya, pembahasan sensor perlu berjalan bersama desain datalogger, sumber daya, komunikasi, dashboard, alarm, serta prosedur pemeriksaan data.

Perbandingan cepat untuk memilih sensor level air

Tabel berikut membantu mempersempit pilihan sebelum survei lokasi. Isinya adalah kerangka keputusan, bukan pengganti datasheet, gambar pemasangan, dan pengujian saat commissioning.

Teknologi	Posisi sensor	Kekuatan utama	Hal yang perlu diperiksa
Radar	Di atas permukaan, tanpa kontak	Cocok ketika jalur akustik berpotensi terganggu dan pengukuran dari atas diinginkan	Geometri pemasangan, penghalang di dalam beam, rentang, blind zone, dan pantulan palsu
Ultrasonik	Di atas permukaan, tanpa kontak	Praktis untuk air atau saluran dengan jalur suara yang terbuka dan stabil	Busa, turbulensi, uap, perubahan suhu, penghalang, serta blocking distance
Hidrostatik	Terendam di dalam air	Berguna ketika titik pemasangan atas terbatas dan submersi dapat dipertahankan	Material terbasahi, posisi kabel, rentang tekanan, drift, sedimentasi, dan akses kalibrasi

Perbandingan ini menunjukkan dua keluarga besar. Radar dan ultrasonik membaca permukaan dari atas. Sensor hidrostatik membaca tekanan kolom air dari dalam media. Perbedaan posisi tersebut memengaruhi instalasi, risiko gangguan, dan cara tim merawat instrumen.

1. Mulai dari posisi pemasangan dan izin kontak

Pertama, periksa struktur yang tersedia. Jembatan, bracket, atap tangki, atau balok di atas saluran dapat menjadi titik pemasangan sensor non-contact. Namun, titik itu harus stabil, tidak mudah bergetar, dapat dijangkau untuk inspeksi, dan memiliki arah pandang yang benar ke permukaan air.

Jika tidak ada struktur atas yang layak, sensor hidrostatik bisa mengurangi kebutuhan bracket di atas permukaan. Konsekuensinya, sensor dan kabel berada di dalam media. Tim perlu menilai risiko sampah, sedimen, benturan, korosi, perubahan posisi, serta keamanan jalur kabel.

Pertanyaan “boleh terendam atau tidak” juga berkaitan dengan proses. Cairan yang agresif memerlukan verifikasi material terbasahi. Pada sungai atau saluran terbuka, debris dan sedimentasi bisa mengubah kondisi sekitar sensor. Jangan memilih hanya dari gambar katalog; buat sketsa pemasangan dan catat kondisi level minimum maupun maksimum.

2. Periksa apa yang terjadi antara sensor dan permukaan

Untuk pengukuran dari atas, jalur sinyal sama pentingnya dengan sensor. Ultrasonik menggunakan pulsa suara, sehingga kualitas pantulan dipengaruhi oleh jalur akustik dan kondisi permukaan. Dokumentasi teknis Prosonic T FMU30 dari Endress+Hauser mencatat blocking distance, penghalang, turbulensi kuat, busa, perbedaan suhu, dan media dengan tekanan uap tinggi sebagai faktor yang perlu dinilai.

Ini tidak berarti ultrasonik selalu bermasalah di lapangan. Pada tangki air, kanal, atau struktur ukur dengan permukaan dan jalur suara yang memadai, teknologi ini dapat menjadi solusi non-contact yang praktis. Kuncinya adalah memastikan sensor tidak diarahkan ke dinding, pipa, tangga, aliran masuk, atau struktur lain yang dapat menghasilkan echo pengganggu.

Radar juga dipasang dari atas, tetapi menggunakan gelombang microwave. Halaman Radar Level Meter Fortuna Argatech memosisikan produk 26 GHz tersebut untuk pengukuran non-contact pada kondisi yang dapat melibatkan uap, foam, debu, atau tekanan. Tetap lakukan pemeriksaan beam, nozzle atau bracket, blind zone, dan potensi pantulan dari struktur internal; radar bukan izin untuk mengabaikan geometri pemasangan.

3. Cocokkan rentang dan kebutuhan data, bukan hanya angka akurasi

Rentang ukur harus mencakup keadaan terendah, tertinggi, dan ruang aman di sekitar batas kerja sensor. Untuk sungai, tambahkan kemungkinan perubahan dasar atau elevasi pemasangan. Untuk tangki, perhitungkan nozzle, ruang kosong di atas level maksimum, serta zona yang tidak dapat dibaca.

Spesifikasi resmi Argatech menunjukkan pilihan konfigurasi yang berbeda. Rika RKL-03 tersedia dalam varian 5, 10, 15, 20, dan 30 meter, dengan akurasi yang dipublikasikan 0,5-1 persen serta output 4-20 mA atau RS485. Radar Level Meter dipublikasikan dengan rentang 0-30 meter, akurasi +/-1-3 mm, serta output 4-20 mA dan RS485 Modbus. Angka tersebut berasal dari halaman produk masing-masing dan tidak boleh dipakai sebagai ranking langsung tanpa menyamakan kondisi referensi, rentang, instalasi, dan target pengukuran.

Liquid Level Transmitter menawarkan pendekatan hidrostatik dengan output 4-20 mA atau RS485 Modbus, catu yang dipublikasikan umumnya 12-36 VDC, proteksi submersible IP68, dan beberapa opsi akurasi. Pada teknologi ini, rentang tekanan dan kedalaman pemasangan harus sesuai dengan perubahan muka air yang diperkirakan.

Sebelum meminta penawaran, tentukan resolusi data yang benar-benar dibutuhkan. Sistem alarm banjir, inventori tangki, pemantauan sumur, dan tren operasional tidak selalu memiliki kebutuhan interval maupun toleransi yang sama. Akurasi sensor yang tinggi tidak memperbaiki bracket yang bergerak, referensi elevasi yang salah, interval logging yang terlalu lambat, atau jaringan komunikasi yang tidak stabil.

4. Masukkan kalibrasi dan perawatan ke dalam keputusan

Sensor tanpa kontak mengurangi paparan langsung terhadap air, tetapi permukaan transduser, bracket, dan jalur sinyal tetap perlu diperiksa. Debu, sarang, kondensasi, perubahan arah, atau benda baru di sekitar beam dapat memengaruhi hasil. Siapkan cara aman untuk mengecek posisi dan membandingkan bacaan dengan referensi lapangan.

Sensor hidrostatik memerlukan perhatian berbeda. Prosedur USGS untuk submersible pressure transducer menjelaskan bahwa instrumen dapat mengalami drift, offset, atau pergeseran sistem suspensi. USGS menyarankan pemeriksaan terhadap pengukuran muka air langsung dan kalibrasi berkala dalam konteks sumur dan piezometer.

Prinsip praktisnya berlaku luas: tentukan siapa yang memeriksa sensor, apa referensinya, seberapa sering pemeriksaan dilakukan, dan bagaimana koreksi dicatat. Untuk hidrostatik, tambahkan pemeriksaan kabel, vent tube bila digunakan, posisi terhadap sedimen, serta kompatibilitas material. Untuk semua teknologi, pastikan interval pencatatan cukup cepat untuk menangkap perubahan yang relevan.

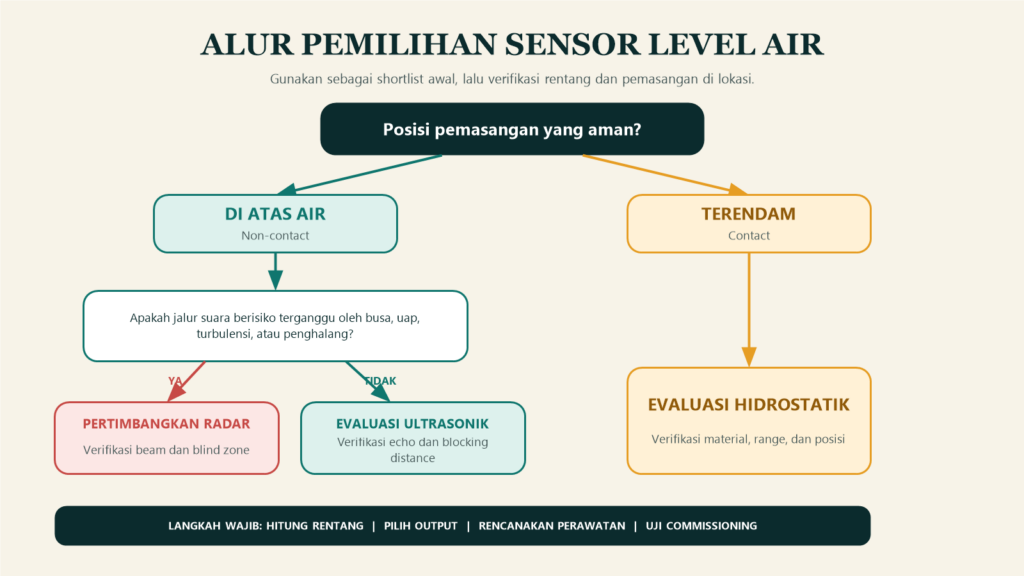

5. Gunakan alur keputusan, lalu verifikasi di lokasi

Alur berikut dapat dipakai saat rapat awal antara tim operasi, engineering, dan procurement.

1. Tentukan posisi sensor. Jika hanya pemasangan dari atas yang aman, fokus pada radar atau ultrasonik. Jika submersi diperbolehkan dan titik atas tidak memadai, evaluasi hidrostatik.
2. Nilai jalur ukur. Untuk non-contact, catat uap, busa, turbulensi, penghalang, perubahan suhu, jarak maksimum, dan ruang blind zone.
3. Tentukan rentang aktual. Gunakan elevasi level minimum dan maksimum, bukan hanya kedalaman normal.
4. Pilih output dan arsitektur. Cocokkan 4-20 mA atau RS485 dengan datalogger, PLC, gateway, kabel, proteksi petir, serta kebutuhan komunikasi.
5. Rencanakan verifikasi. Tetapkan reference check, commissioning test, interval inspeksi, dan respons ketika data terlihat tidak wajar.

Hasil alur ini biasanya berupa shortlist, bukan keputusan akhir. Satu lokasi dapat lebih cocok memakai radar, lokasi lain memakai ultrasonik, dan titik ketiga memakai hidrostatik walaupun semuanya berada dalam program monitoring yang sama.

6. Nilai sensor sebagai bagian dari sistem monitoring

Data level baru bernilai ketika sampai ke pengguna yang tepat dalam bentuk yang dapat ditindaklanjuti. Karena itu, spesifikasi perlu mencakup sensor, datalogger atau gateway, sumber daya, komunikasi, server, dashboard, alarm, penyimpanan data, dan akses pemeliharaan.

Dalam sistem AWLR Fortuna Argatech, teknologi sensor dapat disesuaikan dengan kondisi lapangan. Pendekatan ini memungkinkan pemilihan sensor dan integrasi data dibahas sebagai satu sistem, termasuk konfigurasi interval, tampilan tren, ambang alarm, pengujian konektivitas, dan dukungan setelah pemasangan. Ruang lingkup akhirnya tetap harus ditentukan dari kebutuhan lokasi dan prosedur respons pengguna.

Untuk dokumen pengadaan, mintalah vendor menjawab pertanyaan berikut secara tertulis:

• Teknologi apa yang direkomendasikan, dan kondisi lokasi apa yang menjadi alasannya?
• Berapa rentang ukur efektif setelah memperhitungkan pemasangan dan blind zone?
• Apa sumber gangguan utama dan bagaimana desain menguranginya?
• Output, protokol, catu daya, proteksi, dan panjang kabel apa yang disediakan?
• Bagaimana referensi elevasi, kalibrasi, dan commissioning dilakukan?
• Pemeriksaan rutin apa yang dibutuhkan dan bagaimana data anomali dikenali?
• Bagaimana data dikirim, disimpan, divisualisasikan, dan diteruskan menjadi alarm?
• Batasan apa yang harus diterima oleh tim operasi?

Pilih berdasarkan bukti lokasi

Pilihan yang baik dapat dijelaskan dengan gambar pemasangan, rentang yang dihitung, kondisi media, rencana integrasi, dan prosedur verifikasi. Jika salah satu bagian itu belum jelas, keputusan pembelian masih terlalu dini.

Fortuna Argatech dapat membantu menilai kebutuhan titik ukur, membandingkan radar, ultrasonik, dan hidrostatik, lalu menyusun konfigurasi monitoring yang sesuai. Siapkan informasi tentang lokasi, rentang level, struktur pemasangan, kondisi air, sumber daya, jaringan, output yang dibutuhkan, dan tujuan alarm sebelum berdiskusi dengan tim teknis.

Rujukan teknis

• Fortuna Argatech, halaman Radar Level Meter, Rika RKL-03, Liquid Level Transmitter, dan Automatic Water Level Recorder, diakses 23 Juli 2026.
• Endress+Hauser, Technical Information: Prosonic T FMU30 – Ultrasonic Level Measurement, TI00440F/00/EN/15.14, 2014.
• U.S. Geological Survey, Groundwater Technical Procedures of the U.S. Geological Survey, Techniques and Methods 1-A1, 2011.
