Tinggi Muka Air vs Debit: Apa yang Diukur AWLR?

Tinggi muka air bukan debit. Sensor pada Automatic Water Level Recorder (AWLR) umumnya membaca posisi permukaan air terhadap suatu referensi, sedangkan debit menunjukkan volume air yang melewati penampang sungai atau saluran dalam satuan waktu.

Keduanya dapat dihubungkan, tetapi hubungan tersebut tidak berasal dari satu rumus universal. Tim hidrologi perlu mengukur debit di lokasi pada berbagai kondisi, memasangkannya dengan level pada waktu yang sama, lalu membangun rating curve atau hubungan stage-discharge yang berlaku untuk lokasi tersebut.

Halaman resmi AWLR Fortuna Argatech menjelaskan sistem pemantauan level yang dapat disesuaikan dengan kondisi lapangan dan dikirim ke monitoring berbasis web atau cloud. Jika pengguna juga membutuhkan estimasi debit, rancangan data perlu mencakup referensi elevasi, pengukuran lapangan, versi rating, rentang berlaku, dan pemeriksaan perubahan kondisi sungai.

Tinggi muka air dan debit menjawab pertanyaan berbeda

Dalam hidrologi, level sering disebut stage. Nilai ini menggambarkan tinggi atau elevasi permukaan air terhadap titik nol lokal, patok, atau datum yang telah ditentukan. Karena itu, angka level baru bermakna jika referensinya stabil dan terdokumentasi.

Debit menggambarkan volume air yang melintasi suatu penampang per satuan waktu. Nilainya dipengaruhi oleh luas penampang yang terisi air serta kecepatan aliran. Dua sungai dapat memiliki level yang sama, tetapi debit berbeda karena lebar, kedalaman, bentuk dasar, kemiringan, kekasaran, dan kontrol hidrauliknya berbeda.

Aspek	Tinggi muka air	Debit
Pertanyaan utama	Di mana posisi permukaan air terhadap referensi?	Berapa volume air yang melewati penampang per waktu?
Data dasar	Jarak atau elevasi permukaan	Luas penampang dan kecepatan, atau metode hidrometri lain
Pengukuran kontinu	Umumnya praktis dengan sensor level	Sering dihitung dari hubungan atau sistem ukur tambahan
Ketergantungan lokasi	Referensi elevasi dan posisi sensor	Geometri saluran, kontrol hidraulik, dan kondisi aliran
Risiko salah baca	Titik nol atau posisi sensor berubah	Rating tidak valid, bergeser, atau digunakan di luar rentang

Perbedaan ini menjelaskan mengapa grafik level tidak boleh langsung diganti labelnya menjadi debit. Jika dashboard menampilkan keduanya, pengguna perlu mengetahui mana yang benar-benar diukur dan mana yang merupakan hasil perhitungan.

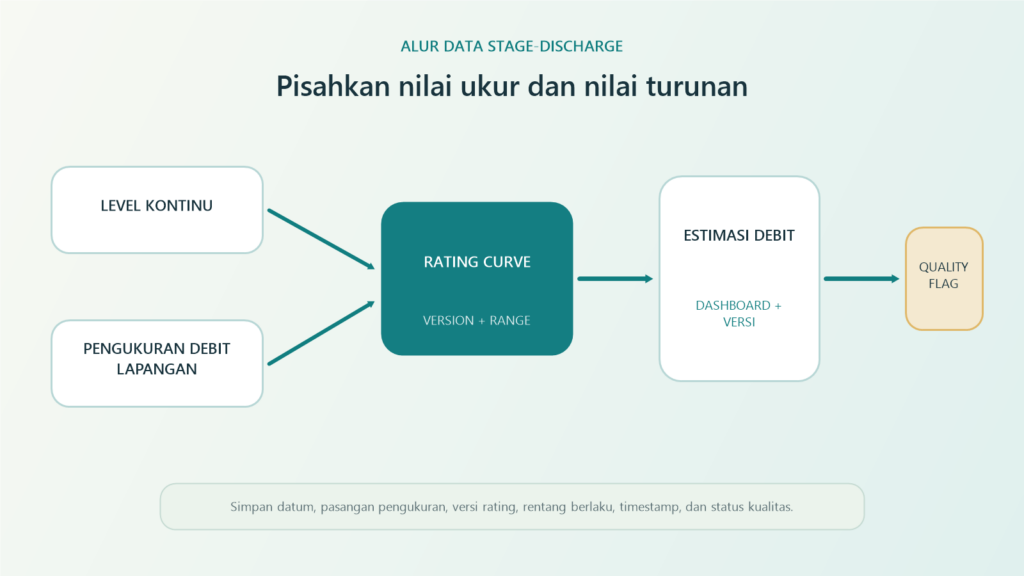

Bagaimana rating curve mengubah level menjadi estimasi debit?

USGS dalam How Streamflow is Measured menjelaskan pendekatan umum di stasiun pengukuran sungai: level direkam terus-menerus, sementara debit diukur secara berkala di lapangan. Pasangan level dan debit tersebut digunakan untuk membangun hubungan yang dapat mengubah rekaman level menjadi rangkaian estimasi debit.

Prosesnya dapat diringkas sebagai berikut:

1. Referensi level atau datum ditetapkan dan dijaga agar pembacaan dari waktu ke waktu dapat dibandingkan.
2. Debit diukur dengan metode hidrometri yang disetujui pada beberapa kondisi aliran. Metode luas-kecepatan adalah salah satu contoh umum: luas penampang dipadukan dengan pengamatan kecepatan.
3. Nilai level dan debit yang diambil pada waktu berdekatan dipasangkan untuk membentuk titik-titik hubungan.
4. Titik tersebut dianalisis menjadi kurva, persamaan, atau rating table dengan rentang berlaku yang terdokumentasi.
5. Rekaman level kontinu kemudian diproses menggunakan versi rating yang berlaku untuk menghasilkan estimasi debit.

Rating curve adalah model empiris untuk satu lokasi, bukan properti bawaan sensor level. Sensor yang akurat tetap dapat menghasilkan estimasi debit yang buruk jika datum keliru, pengukuran lapangan tidak representatif, atau rating yang digunakan sudah tidak sesuai.

Mengapa hubungan level dan debit dapat berubah?

Penampang dan kontrol sungai tidak selalu tetap. Banjir dapat mengikis dasar atau memindahkan sedimen. Vegetasi, sampah, endapan, pekerjaan konstruksi, pintu air, atau perubahan struktur di hilir dapat mengubah cara air melewati lokasi pengukuran.

USGS Water-Supply Paper 2175 membahas perubahan kontrol dan penggunaan penyesuaian ketika hubungan stage-discharge bergeser. Dalam praktiknya, perubahan terlihat ketika pengukuran debit baru tidak lagi mengikuti rating yang sedang digunakan.

Kondisi backwater juga dapat membuat satu level terkait dengan lebih dari satu debit karena muka air dipengaruhi kondisi di hilir, bukan hanya aliran yang melewati penampang. Pada keadaan seperti ini, level saja mungkin tidak cukup dan metode tambahan perlu dipertimbangkan oleh tenaga hidrologi yang kompeten.

Karena itu, rating perlu diperlakukan sebagai data berversi. Simpan tanggal berlaku, titik pengukuran pendukung, rentang level, metode, penyesuaian, pihak yang menyetujui, dan alasan perubahan. Hindari memakai rating lama secara diam-diam setelah penampang atau kontrol berubah.

Kapan pembacaan level saja sudah berguna?

Tidak semua keputusan memerlukan debit. Level dapat dipakai untuk memantau kenaikan atau penurunan air, membandingkan kondisi terhadap elevasi lokal, memicu pemeriksaan lapangan, atau mendukung ambang operasional yang telah disetujui.

Untuk kebutuhan tersebut, konsistensi datum, posisi sensor, interval pencatatan, dan prosedur respons lebih penting daripada memaksakan konversi ke debit. Ambang level tetap harus berasal dari kajian lokasi dan rencana respons, bukan dari angka umum yang disalin dari tempat lain.

Debit diperlukan ketika keputusan memang bergantung pada volume aliran per waktu, misalnya analisis hidrologi, pembagian air, neraca aliran, atau laporan yang menentukan satuan debit. Pada kondisi ini, tim harus memilih metode yang sesuai: rating curve, struktur ukur, pengukuran kecepatan, atau pendekatan lain yang disetujui untuk lokasi.

Jaga model dan hasilnya di dalam alur data AWLR

Sistem monitoring perlu membedakan nilai sensor dan nilai turunan. Field water_level atau stage menyimpan pembacaan level. Field discharge_estimated menyimpan hasil konversi dan sebaiknya disertai versi rating, rentang berlaku, serta status kualitas.

Jejak data yang berguna dapat mencakup:

• level mentah dan level yang telah dikoreksi terhadap referensi;
• identitas stasiun, datum, benchmark, dan perubahan posisi sensor;
• debit hasil pengukuran lapangan beserta waktu serta metodenya;
• versi rating curve atau rating table dan tanggal berlakunya;
• estimasi debit, satuan, indikator di dalam atau di luar rentang, dan quality flag;
• timestamp, status perangkat, status komunikasi, serta catatan inspeksi.

Pemisahan ini membantu operator mengetahui apakah perubahan berasal dari kondisi sungai, sensor, referensi elevasi, formula, atau pergantian rating. Dashboard juga dapat menandai hasil di luar rentang pengukuran agar tidak terlihat seolah memiliki tingkat kepastian yang sama.

Periksa enam hal sebelum menerbitkan data debit

1. Pastikan referensi level

Dokumentasikan titik nol, benchmark, posisi sensor, dan metode pemeriksaan lapangan. Perubahan bracket atau sensor harus dicatat sebagai perubahan konfigurasi.

2. Pahami penampang dan kontrol

Identifikasi bagian sungai atau struktur yang mengendalikan hubungan level dengan aliran. Catat potensi sedimen, erosi, vegetasi, debris, dan pengaruh hilir.

3. Siapkan pengukuran debit representatif

Gunakan metode, personel, peralatan, dan prosedur keselamatan yang disetujui. Kumpulkan pasangan level-debit pada kondisi yang relevan tanpa mengasumsikan satu jumlah pengukuran cocok untuk semua lokasi.

4. Tetapkan rating dan rentang berlakunya

Dokumentasikan kurva atau tabel, satuan, sumber data, periode berlaku, serta perlakuan terhadap nilai di luar rentang pengukuran.

5. Cocokkan setiap lapisan sistem

Bandingkan angka pada sensor, datalogger atau gateway, server, dan dashboard. Periksa scaling, pembulatan, timestamp, unit, formula, dan versi rating.

6. Verifikasi setelah kondisi berubah

Lakukan inspeksi dan pengukuran ulang setelah banjir, sedimentasi, pekerjaan saluran, perubahan vegetasi, atau indikasi pergeseran rating. Jangan mengubah model tanpa jejak persetujuan.

Rancang AWLR sesuai keputusan yang dibutuhkan

AWLR yang baik dimulai dari pertanyaan operasional. Jika pengguna membutuhkan tren level, rancang referensi, sensor, interval, alarm, dan respons level. Jika pengguna membutuhkan debit, tambahkan metode pengukuran lapangan, model stage-discharge, pengelolaan versi, validasi, dan quality flag.

Fortuna Argatech dapat membantu meninjau titik ukur, teknologi sensor, datalogger, komunikasi, dashboard, pemetaan field, dan kebutuhan commissioning sebagai satu sistem. Untuk membahas rancangan AWLR dan alur data debit, siapkan tujuan penggunaan, peta lokasi, rentang level, referensi elevasi, kondisi penampang, data gauging yang tersedia, dan prosedur respons. Hubungi tim Fortuna Argatech untuk memulai kajian teknis berbasis kondisi lokasi.

Sumber

• U.S. Geological Survey. How Streamflow is Measured. https://www.usgs.gov/special-topics/water-science-school/science/how-streamflow-measured
• U.S. Geological Survey. Measurement and Computation of Streamflow: Volume 2, Computation of Discharge, Water-Supply Paper 2175, 1982. https://pubs.usgs.gov/wsp/wsp2175/
• U.S. Geological Survey. Discharge Measurements at Gaging Stations, Techniques and Methods 3-A8, 2010. https://pubs.usgs.gov/tm/tm3-a8/
