Kompensasi Suhu Sensor: Apa yang Sebenarnya Dikoreksi?

Kompensasi suhu sensor bukan tombol yang menghapus semua pengaruh temperatur dari data kualitas air. Pada sensor pH, kompensasi terutama berkaitan dengan respons listrik elektroda; pada konduktivitas, perhitungan biasanya menormalkan daya hantar ke suhu referensi tertentu.

Perbedaan ini penting saat tim membandingkan angka di layar sensor, transmitter, datalogger, dan dashboard. Jika sumber nilai tidak jelas, data mentah dapat dibandingkan dengan data terkompensasi atau bahkan dikoreksi dua kali tanpa disadari.

Halaman resmi pH Meter Sensor Fortuna Argatech dan ONLIMO memberi konteks sensor serta integrasi monitoring online. Namun, koefisien, suhu referensi, dan lokasi perhitungan tetap harus mengikuti model perangkat serta rancangan proyek yang benar-benar digunakan.

Kompensasi suhu sensor tidak berarti hal yang sama

Label Automatic Temperature Compensation (ATC) sering terlihat seragam pada menu alat. Fungsi di balik label tersebut belum tentu sama karena setiap parameter mempunyai prinsip pengukuran dan tujuan koreksi yang berbeda.

Aspek	pH	Konduktivitas
Nilai utama	Aktivitas ion hidrogen yang dibaca melalui respons elektroda	Kemampuan larutan menghantarkan arus karena ion terlarut
Peran suhu	Memengaruhi respons listrik elektroda dan dapat mengubah pH aktual sampel	Memengaruhi mobilitas ion dan nilai daya hantar yang terukur
Tujuan kompensasi umum	Mengoreksi respons elektroda terhadap suhu	Menghitung nilai pada suhu referensi, sering kali 25 °C
Yang tidak otomatis dikoreksi	Perubahan pH kimiawi sampel akibat suhu	Perubahan komposisi ion atau kimia air
Konfigurasi yang perlu dicatat	Sensor suhu, mode ATC, kalibrasi, dan suhu sampel	Nilai mentah, suhu, suhu referensi, koefisien atau algoritma

Karena itu, pertanyaan yang tepat bukan hanya “apakah ATC aktif?” Tim juga perlu bertanya: parameter apa yang dikoreksi, dari nilai mana perhitungan dimulai, algoritma mana yang digunakan, dan nilai apa yang dikirim ke sistem berikutnya.

ATC pada pH mengoreksi elektroda, bukan seluruh kimia sampel

Pengukuran pH elektrometrik menggunakan elektroda ukur dan sistem referensi. Respons listrik elektroda berubah terhadap suhu. ATC dapat menggunakan pembacaan sensor suhu untuk mengoreksi bagian respons tersebut sehingga alat menghitung pH sesuai perilaku elektrodanya.

EPA Method 150.2 membedakan koreksi respons elektroda dari perubahan nyata pH sampel. Air yang sama dapat mengalami perubahan keseimbangan kimia saat suhunya berubah. ATC tidak dapat mengetahui seluruh komposisi sampel lalu memindahkan nilainya secara otomatis ke pH yang “seharusnya” pada 25 °C.

Konsekuensinya praktis. Jika pH proses berubah bersamaan dengan temperatur, perbedaan tersebut tidak boleh langsung disebut sensor drift. Catat suhu, kondisi proses, waktu stabilisasi, dan hasil pembanding. Panduan troubleshooting sensor pH dapat digunakan untuk memeriksa faktor lain seperti fouling, gelembung, koneksi, buffer, dan representativitas titik ukur.

USGS Measurement of pH juga menempatkan suhu sebagai bagian dari prosedur pengukuran, kalibrasi, dan evaluasi respons. Air dingin dapat memperlambat stabilisasi, sehingga angka yang belum setimbang bukan masalah yang dapat diselesaikan hanya dengan mengaktifkan ATC.

Kompensasi konduktivitas menormalkan ke suhu referensi

Konduktivitas berubah ketika suhu mengubah mobilitas ion di dalam larutan. USGS Specific Conductance mencatat perubahan sekitar 0,5 sampai 3 persen per derajat Celsius, bergantung pada spesies ion. Rentang tersebut menunjukkan bahwa satu koefisien tidak mewakili semua matriks air.

Untuk membuat data lebih mudah dibandingkan, alat dapat melaporkan specific conductance: konduktivitas yang direferensikan atau dikoreksi ke 25 °C. Meter modern dapat memakai algoritma linear atau non-linear. Mode, koefisien, dan batas berlakunya perlu diperiksa pada manual alat, bukan diasumsikan dari istilah conductivity pada register.

Kompensasi ini mengurangi pengaruh suhu terhadap pembacaan daya hantar. Ia tidak mengoreksi perubahan jenis atau proporsi ion. Jika sumber air, proses, dosis kimia, atau intrusi salin berubah, specific conductance tetap dapat berubah karena kimia airnya memang berbeda.

Empat kesalahan konfigurasi yang sering luput

1. Nilai sudah dikompensasi lalu dihitung ulang

Sensor dapat mengirim specific conductance pada 25 °C, sementara datalogger atau server menjalankan rumus kompensasi lain. Hasil akhirnya bukan nilai yang sama dalam format berbeda, tetapi transformasi kedua. Periksa register map dan formula di setiap lapisan.

2. Nama register terlalu umum

Label pH, EC, atau conductivity tidak menjelaskan suhu referensi, mode ATC, satuan, maupun status sensor suhu. Nama dashboard sebaiknya membedakan nilai mentah dan terkompensasi ketika keduanya tersedia.

3. Sensor suhu tidak mewakili sampel yang sama

Kompensasi memerlukan temperatur yang relevan terhadap elemen ukur. Posisi, waktu respons, aliran, dan perbedaan suhu antara probe dengan sampel dapat memengaruhi interpretasi. Pastikan elemen suhu dan parameter utama telah setimbang sesuai prosedur perangkat.

4. Perubahan kimia dianggap kesalahan suhu

ATC tidak memperbaiki fouling, kalibrasi yang buruk, kabel rusak, gelembung, perubahan ion, atau titik ukur yang tidak representatif. Pisahkan pemeriksaan temperatur dari pemeriksaan kondisi sensor, proses, dan jalur data.

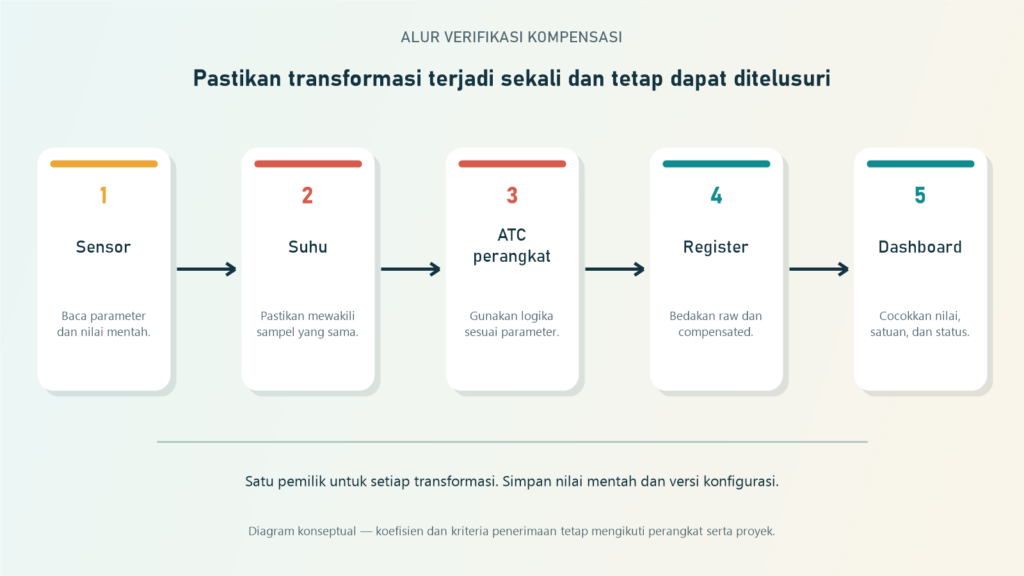

Periksa alur kompensasi sebelum commissioning

1. Tentukan nilai yang dibutuhkan

Tulis apakah sistem memerlukan pH dengan ATC, pH dan suhu sebagai pasangan, konduktivitas pada suhu aktual, specific conductance pada 25 °C, atau beberapa field sekaligus. Keputusan ini harus mengikuti penggunaan data, bukan sekadar kemampuan menu alat.

2. Tetapkan pemilik perhitungan

Pilih apakah kompensasi dilakukan oleh sensor atau transmitter, datalogger, PLC, atau server. Satu transformasi sebaiknya mempunyai pemilik, rumus, versi konfigurasi, dan dokumentasi yang jelas.

3. Cocokkan manual dan register map

Periksa satuan, tipe data, urutan byte bila relevan, suhu referensi, koefisien, status ATC, serta nilai default. Jangan menyimpulkan isi register hanya dari namanya.

4. Bandingkan setiap titik data

Saat commissioning, catat nilai pada alat lokal, transmitter, datalogger atau gateway, dan dashboard pada waktu yang sama. Perbedaan membantu menunjukkan di lapisan mana scaling, pembulatan, kompensasi, atau pemetaan berubah.

5. Uji perubahan suhu secara terkendali

Gunakan prosedur dan media uji yang disetujui untuk melihat apakah suhu terbaca, nilai stabil, dan transformasi berjalan sesuai rancangan. Kriteria penerimaan harus mengikuti manual model, tujuan mutu data, dan prosedur proyek.

6. Simpan konteks untuk audit data

Pertahankan nilai mentah bila tersedia, nilai terkompensasi, temperatur, suhu referensi, koefisien atau metode, timestamp, status kualitas, serta versi konfigurasi. Informasi ini membuat perubahan data dapat dijelaskan setelah sistem beroperasi.

Rancang kompensasi sebagai bagian dari sistem

Kompensasi suhu tidak berhenti pada probe. Ia terkait dengan pemilihan sensor, transmitter, register, datalogger atau gateway, penyimpanan data, nama field, alarm, dan tampilan dashboard. Satu pengaturan yang tidak terdokumentasi dapat mengubah arti data di seluruh rantai tersebut.

Fortuna Argatech dapat membantu meninjau kebutuhan parameter, arsitektur data, komunikasi, pemetaan register, dashboard, dan langkah commissioning untuk konfigurasi pH maupun ONLIMO. Sebelum diskusi teknis, siapkan model perangkat, manual, register map, suhu referensi yang diinginkan, serta contoh nilai dari tiap lapisan. Untuk membahas rancangan atau memeriksa alur kompensasi proyek, hubungi tim Fortuna Argatech.

Sumber

• U.S. Geological Survey. Specific Conductance, Techniques and Methods 9-A6.3, revised February 2019. https://pubs.usgs.gov/tm/09/a6.3/tm9-a6_3.pdf
• U.S. Environmental Protection Agency. Method 150.2: pH, Continuous Monitoring (Electrometric) by pH Meter, December 1982. https://www.epa.gov/sites/default/files/2015-08/documents/method_150-2_1982.pdf
• U.S. Geological Survey. Measurement of pH, Techniques and Methods 9-A6.4, revised February 2021. https://pubs.usgs.gov/tm/09/a6.4/tm9a6.4.pdf
