Guard Band dan Aturan Keputusan: Kapan Sensor Online Boleh Menyatakan Patuh?

Sensor pH membaca 8,95. Baku mutu menetapkan batas atas 9,0. Patuh atau tidak?

Jawaban intuitif: patuh, karena 8,95 < 9,0. Tapi jawaban itu mengabaikan satu fakta teknis. Setiap sensor memiliki ketidakpastian pengukuran. Jika expanded uncertainty sensor tersebut ±0,3 pH, nilai sebenarnya bisa berada di mana saja antara 8,65 dan 9,25. Tanpa memperhitungkan ketidakpastian pengukuran sensor, perbandingan langsung terhadap baku mutu memiliki probabilitas false acceptance (PFA) hingga 50% ketika pembacaan tepat di batas regulasi.

Sistem SPARING dan ONLIMO mengirimkan data sensor ke server KLHK setiap dua menit. Setiap pembacaan yang berada di dekat batas baku mutu butuh kerangka keputusan yang lebih rigorous dari sekadar “lebih kecil dari batas, berarti patuh.”

Guard band dan aturan keputusan adalah kerangka tersebut.

Apa Itu Guard Band?

Guard band adalah interval antara batas regulasi (tolerance limit, TL) dan batas penerimaan efektif (acceptance limit, AL). Interval ini sengaja dikecilkan dari batas regulasi supaya pembacaan yang dinyatakan “patuh” memiliki margin keamanan terhadap ketidakpastian pengukuran.

Besarnya guard band dilambangkan g dan biasanya ditetapkan sebagai kelipatan dari expanded uncertainty U atau standard uncertainty u:

• g = U (1 × expanded uncertainty): PFA turun menjadi kurang dari 2,5% (ILAC G8 Table 1).
• g = 1,64u (1,64 × standard uncertainty): PFA tepat 5% (Eurachem MUC 2021 Section 4.3).
• g = 1,5U (1,5 × expanded uncertainty): PFA turun di bawah 0,16%.

Perhitungan ini mengasumsikan distribusi normal, yang berlaku ketika relative standard uncertainty di bawah 15–20%. Di atas ambang itu, distribusi lain seperti lognormal mungkin lebih tepat.

Konsep ini berasal dari metrologi laboratorium kalibrasi, namun prinsipnya sama untuk sensor monitoring lingkungan: setiap alat ukur memiliki ketidakpastian, dan keputusan kepatuhan perlu memperhitungkannya.

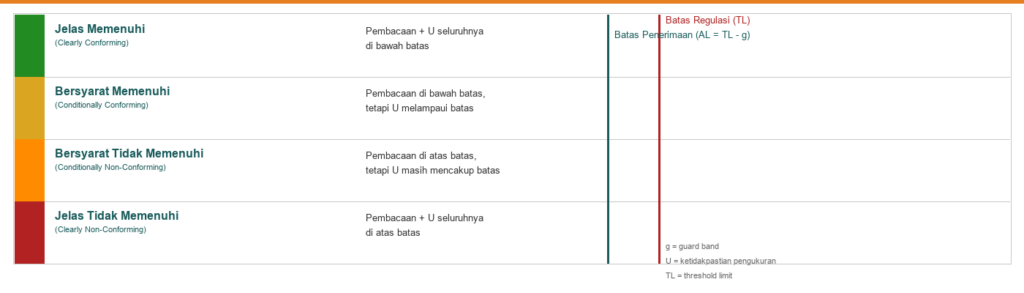

Empat Zona Keputusan

ILAC G8:09/2019 mendefinisikan model aturan keputusan non-binary yang membagi hasil pengukuran menjadi empat zona berdasarkan posisi pembacaan dan interval ketidakpastiannya relatif terhadap batas regulasi:

1. Clearly conforming: Pembacaan dan seluruh interval ketidakpastian berada di bawah batas regulasi. Kepatuhan dinyatakan tanpa catatan.
2. Conditionally conforming: Pembacaan di bawah batas, tetapi interval ketidakpastian melampaui batas regulasi. Hasil dinyatakan patuh pada probabilitas tertentu (misalnya, “conforming at a confidence level of 95%”).
3. Conditionally non-conforming: Pembacaan di atas batas, tetapi interval ketidakpastian masih melintas ke bawah batas. Hasil dinyatakan tidak patuh pada probabilitas tertentu.
4. Clearly non-conforming: Pembacaan dan seluruh interval ketidakpastian berada di atas batas regulasi. Ketidakpatuhan dinyatakan tanpa catatan.

Model ini menggantikan pendekatan binary sederhana (patuh/tidak patuh) dengan penilaian yang memperhitungkan tingkat keyakinan. Pembacaan di zona 2 dan 3 butuh dokumentasi tambahan tentang probabilitas dan aturan keputusan yang digunakan. Untuk sensor monitoring kontinu yang mengirimkan data setiap dua menit, klasifikasi zona ini membantu operator memprioritaskan tindak lanjut terhadap pembacaan yang berada di area abu-abu dekat batas regulasi.

Contoh: pH Sensor SPARING Dekat Batas

PermenLHK P.80/2019 menetapkan spesifikasi akurasi sensor pH untuk SPARING sebesar ±0,3 pH units. Sensor pH yang digunakan di lapangan memiliki akurasi tipikal antara ±0,05 dan ±0,3 pH unit, tergantung model sensor.

Ambil skenario ilustratif berikut:

• Baku mutu pH: maksimum 9,0
• Pembacaan sensor: 8,95
• Akurasi sensor: ±0,3 pH (spesifikasi maksimum PermenLHK)
• Expanded uncertainty (U): ±0,3 pH (menggunakan coverage factor k=2, disederhanakan)

Interval ketidakpastian: 8,95 ± 0,3 = 8,65 – 9,25.

Batas atas interval (9,25) melampaui baku mutu (9,0). Dalam model 4 zona, pembacaan ini masuk ke zona conditionally conforming: nilai terukur di bawah batas, tetapi interval ketidakpastian melintas ke atasnya.

Bandingkan dengan simple acceptance (tanpa guard band): pembacaan 8,95 langsung dinyatakan patuh karena < 9,0, tanpa mempertimbangkan bahwa nilai sebenarnya memiliki probabilitas besar berada di atas batas.

Catatan penting: contoh ini disederhanakan. Uncertainty budget aktual lebih kompleks dan mencakup akurasi sensor, drift, kompensasi suhu, resolusi data logger, dan kondisi lingkungan. Untuk metodologi lengkap, rujuk Eurachem QUAM Guide.

Apakah PermenLHK Mensyaratkan Guard Band?

PermenLHK P.80/2019 menetapkan persyaratan akurasi sensor (pH ±0,3, COD ±5% FS, TSS ±1%), tetapi tidak secara eksplisit mengatur guard band atau aturan keputusan untuk penilaian kepatuhan di dekat batas baku mutu.

KAN Pd-01.01 Rev.1 mengimplementasikan ILAC G8 untuk laboratorium terakreditasi di Indonesia. Namun sebagian besar operator SPARING adalah perusahaan industri, bukan laboratorium terakreditasi. Kewajiban KAN Pd-01.01 secara formal berlaku untuk lab terakreditasi.

ISO/IEC 17025:2017 mensyaratkan hal berikut:

• Clause 7.1.3: aturan keputusan harus disepakati ketika pernyataan kesesuaian diterbitkan.
• Clause 7.8.6.1: aturan keputusan harus didokumentasikan dan mencakup pertimbangan tingkat risiko (PFA atau PFR).

Guard band adalah best practice internasional, bukan persyaratan regulasi Indonesia saat ini. Menerapkannya membuat keputusan kepatuhan lebih defensible secara teknis, terutama ketika data sensor online dibandingkan dengan hasil laboratorium dan terdapat perbedaan di antara keduanya.

Langkah Praktis

Empat langkah untuk mengintegrasikan guard band ke dalam proses kepatuhan monitoring:

(1) Ketahui expanded uncertainty sensor Anda. Periksa spesifikasi akurasi dari datasheet sensor. Gunakan hasil verifikasi kalibrasi lapangan terbaru untuk memperbarui estimasi uncertainty. Sensor dengan drift yang belum dikoreksi memiliki uncertainty yang lebih besar dari spesifikasi pabrik.

(2) Pilih aturan keputusan dan dokumentasikan. Simple acceptance (tanpa guard band) tepat ketika TUR (Test Uncertainty Ratio) ≥ 4:1, yaitu ketika batas toleransi regulasi setidaknya 4 kali lebih besar dari expanded uncertainty sensor. Di bawah rasio itu, pertimbangkan guarded acceptance atau model 4 zona.

(3) Terapkan model 4 zona untuk pembacaan dekat batas. Ketika pembacaan sensor berada dalam jarak ±U dari batas baku mutu, klasifikasikan hasilnya sebagai clearly conforming, conditionally conforming, conditionally non-conforming, atau clearly non-conforming. Dokumentasikan zona dan probabilitas yang berlaku.

(4) Integrasikan dengan pengelolaan kualitas data sensor. Guard band hanya valid jika sensor terkalibrasi dan data quality flag bebas anomali. Pembacaan dengan flag “suspect” atau “fail” tidak bisa dinilai kepatuhannya, terlepas dari aturan keputusan yang digunakan.

Guard band tidak mengubah batas baku mutu. Guard band mengubah cara Anda menginterpretasikan pembacaan yang dekat dengan batas tersebut: dari keputusan binary yang rapuh menjadi penilaian yang memperhitungkan ketidakpastian pengukuran sensor secara eksplisit.
