4-20 mA atau RS485: Mana yang Tepat untuk Sensor Industri?

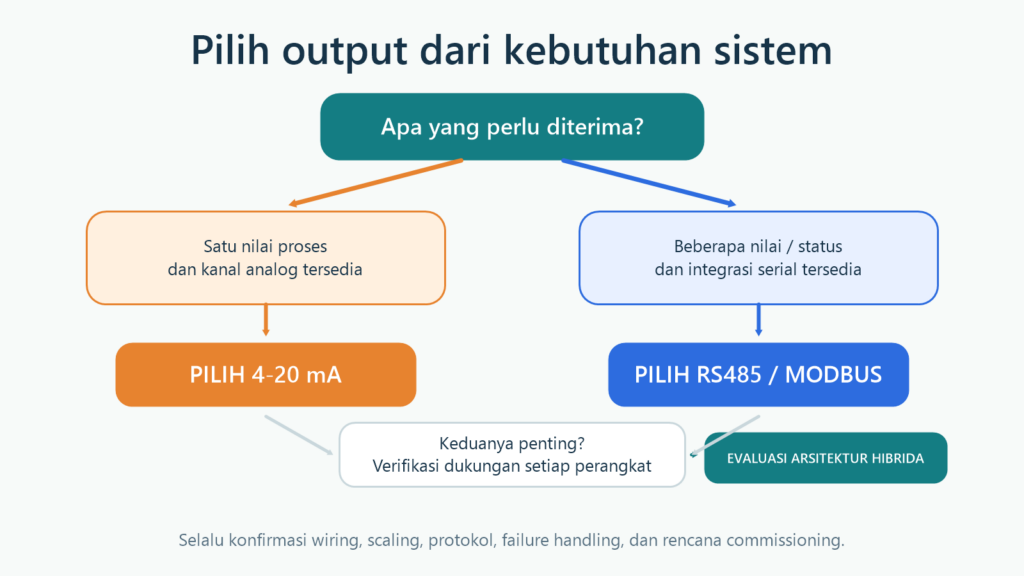

4-20 mA atau RS485 sebaiknya dipilih dari cara sistem akan membaca, memeriksa, dan menggunakan data sensor, bukan dari anggapan bahwa satu antarmuka selalu lebih modern. Untuk satu nilai proses yang masuk ke kanal analog PLC atau data acquisition, 4-20 mA sering menjadi jalur yang langsung dan mudah ditelusuri. Jika sistem membutuhkan beberapa nilai, status perangkat, atau komunikasi banyak sensor melalui satu bus, RS485 dengan protokol yang jelas dapat lebih sesuai.

Keduanya tetap dapat gagal jika detail integrasinya tidak lengkap. Loop analog membutuhkan scaling, catu, beban, isolasi, dan perilaku alarm yang benar. Jaringan serial membutuhkan protokol, register map, alamat, format data, aturan polling, serta desain kabel yang benar. Pilihan yang baik adalah pilihan yang dapat dijelaskan dari sensor sampai data diterima, bukan sekadar nama output pada brosur.

Fortuna Argatech mempublikasikan pilihan 4-20 mA dan RS485/Modbus pada beberapa keluarga sensor, termasuk Radar Level Meter, Rika RKL-03, dan Liquid Level Transmitter. Sementara itu, halaman Datalogger GEOVOS 1000 mencantumkan interface sensor RS485. Informasi tersebut menunjukkan kemungkinan integrasi, tetapi konfigurasi yang dibeli dan kompatibilitas akhirnya tetap perlu dikonfirmasi per proyek.

4-20 mA atau RS485: perbedaan yang benar-benar penting

Perbandingan paling berguna bukan “analog lawan digital”, melainkan tanggung jawab yang harus dipenuhi oleh seluruh jalur sinyal. Tabel berikut dapat dipakai sebagai pemeriksaan awal sebelum membaca datasheet secara rinci.

Aspek	4-20 mA	RS485 dengan protokol seperti Modbus RTU
Bentuk data	Besar arus mewakili satu nilai analog utama pada loop dasar	Frame digital dapat membawa nilai, status, atau beberapa register yang disediakan perangkat
Kebutuhan penerima	Kanal analog yang sesuai dan scaling engineering unit	Port RS485 serta driver/protokol yang memahami pesan dan register perangkat
Identitas data	Ditentukan oleh kanal, wiring, dan dokumentasi I/O	Ditentukan oleh alamat perangkat, fungsi, register, tipe data, dan dokumentasi protokol
Penambahan titik	Umumnya memerlukan loop dan kanal input tambahan	Beberapa perangkat dapat berbagi bus jika kapasitas, topologi, alamat, dan waktu polling mendukung
Pemeriksaan gangguan	Periksa arus, catu loop, kabel, input, scaling, dan batas alarm	Periksa fisik bus, setting serial, alamat, respons, exception, timeout, dan kesegaran data
Risiko konfigurasi	Range sensor dan range input tidak sama, polaritas atau catu keliru, atau beban loop tidak memadai	Register map salah, byte/word order berbeda, alamat bentrok, setting serial tidak cocok, atau data lama dianggap baru
Cocok sebagai titik awal	Satu variabel proses, kanal analog tersedia, dan pemisahan per titik diinginkan	Beberapa data atau status diperlukan dan tim siap mengelola integrasi serta jaringan serial

Tabel ini bukan aturan bahwa semua perangkat memiliki perilaku yang sama. Pilihan kabel, jarak, jumlah perangkat, terminasi, isolasi, dan proteksi harus mengikuti datasheet perangkat yang benar-benar dipilih serta kondisi lapangan.

Kapan 4-20 mA lebih masuk akal?

Pada loop analog dasar, penerima mengubah arus menjadi nilai engineering melalui scaling yang ditentukan. Sebagai contoh, batas bawah dan atas sensor dipetakan ke batas bawah dan atas input. Dokumen referensi Texas Instruments tentang loop-powered 4-20 mA transmitter menunjukkan salah satu arsitektur umum dua kawat: transmitter menggunakan terminal loop dan mengendalikan arus balik menuju input analog host. Ini contoh arsitektur, bukan bukti bahwa semua sensor 4-20 mA memakai wiring yang sama.

4-20 mA layak menjadi pilihan awal ketika sistem hanya membutuhkan satu variabel utama dari setiap sensor, PLC atau data acquisition sudah memiliki input analog yang sesuai, dan tim ingin setiap titik mudah ditelusuri dari terminal ke kanal. Pemisahan loop juga dapat membantu pekerjaan lapangan karena teknisi dapat mengukur jalur satu per satu tanpa harus menafsirkan seluruh lalu lintas bus.

Kesederhanaan itu baru berlaku jika desain loop lengkap. Tim perlu menyamakan range sensor, range input, satuan, resolusi, sumber catu, polaritas, total beban, isolasi, grounding, dan aturan alarm. Nilai arus yang masih terlihat wajar tidak membuktikan bahwa proses benar; sensor dapat macet, impulse line dapat tersumbat, atau scaling dapat salah. Karena itu, reference check dan simulasi gangguan tetap diperlukan saat commissioning.

Kapan RS485 dan Modbus lebih sesuai?

RS485 menjadi menarik ketika satu perangkat menyediakan lebih dari satu nilai, status diagnostik, counter, atau parameter konfigurasi yang memang dibutuhkan sistem. Bus serial juga dapat mengurangi kebutuhan satu kabel sinyal khusus untuk setiap variabel, tetapi manfaat ini hanya muncul jika topologi, kapasitas, waktu respons, dan pemeliharaannya dirancang dengan baik.

Penting untuk memisahkan dua istilah. Modbus Organization menjelaskan bahwa Modbus adalah protokol untuk pertukaran data proses yang mendefinisikan perintah, pengalamatan, dan format data, sedangkan jaringan fisiknya dapat menggunakan beberapa teknologi, termasuk EIA/TIA-485. Jadi, tulisan “RS485” pada datasheet belum membuktikan bahwa perangkat memakai Modbus RTU. Perangkat dapat menggunakan protokol lain atau format vendor sendiri.

Sebelum memilihnya, minta dokumen protokol yang tepat. Tim integrasi setidaknya perlu mengetahui alamat perangkat, baud rate, parity, stop bit, function code, register, tipe data, signed atau unsigned, faktor pengali, satuan, byte order, word order, interval polling, timeout, dan arti nilai exception. Halaman Modbus Specifications juga membedakan dokumen lama dari panduan serial yang dipakai untuk implementasi baru. Detail ini jauh lebih menentukan daripada label “digital” pada penawaran.

Jika tim membutuhkan pengantar terpisah mengenai hubungan bus dan protokol, artikel RS485 Modbus: Kenapa Banyak Sensor Memakainya dapat menjadi bacaan pendamping. Untuk pengadaan, tetap gunakan manual dari model dan firmware yang akan dipasang.

Rancang kondisi gagal sebelum memilih output

Interface yang baik bukan hanya mengirim nilai ketika semua perangkat sehat. Ia juga harus memberi sistem cara yang jelas untuk memperlakukan kabel putus, sensor kehilangan catu, respons serial berhenti, data tidak berubah, gateway restart, atau konfigurasi berganti.

Pada 4-20 mA, sepakati batas valid, batas alarm, dan tindakan saat arus berada di luar kondisi yang diharapkan. Pastikan perilaku transmitter dan input benar-benar mendukung aturan itu; jangan mengasumsikan semua perangkat memakai arah fail yang sama. Catat juga apakah nilai terakhir boleh ditampilkan, harus diberi penanda kualitas, atau harus memicu pemeriksaan operator.

Pada RS485/Modbus, frame yang valid tidak selalu berarti pengukuran masih segar atau benar secara fisik. Sistem penerima perlu menyimpan timestamp, batas timeout, status komunikasi, dan aturan untuk last good value. Commissioning sebaiknya mencakup pencabutan jalur komunikasi secara terkontrol, alamat salah, respons terlambat, restart perangkat, dan nilai register yang berada di luar rentang logis. Hasil uji harus terlihat konsisten di PLC, datalogger, dashboard, alarm, dan laporan.

Kapan arsitektur hibrida layak dipertimbangkan?

Tidak semua proyek harus memaksakan satu interface untuk semua sensor. Sebagian titik dapat memakai 4-20 mA karena terhubung langsung ke PLC, sedangkan titik lain memakai RS485 karena membutuhkan beberapa parameter atau terkumpul pada data logger. Pada perangkat yang menawarkan dua output, penggunaan keduanya secara bersamaan hanya boleh direncanakan jika datasheet dan pengujian model tersebut mengonfirmasinya.

Arsitektur hibrida juga harus menetapkan sumber data utama. Jika nilai yang sama tersedia pada dua jalur, tentukan jalur mana yang dipakai untuk kontrol, histori, alarm, dan validasi. Hindari dua angka dengan scaling atau timestamp berbeda yang sama-sama dianggap benar. Dokumentasikan pula siapa yang boleh mengubah range analog, alamat, register, atau konfigurasi gateway.

Delapan pertanyaan sebelum membuat purchase order

1. Apa yang harus diterima sistem? Tentukan apakah cukup satu process value atau diperlukan status, beberapa parameter, konfigurasi, dan diagnostik perangkat.
2. Perangkat apa yang menerima sinyal? Cocokkan output dengan analog input PLC, remote I/O, data acquisition, datalogger, atau gateway yang benar-benar tersedia.
3. Apakah opsi pada halaman produk sama dengan konfigurasi yang ditawarkan? Minta kode model, wiring diagram, manual, dan revisi firmware. Jangan menganggap dua opsi berarti keduanya aktif bersamaan.
4. Bagaimana data diterjemahkan? Untuk analog, tetapkan range dan satuan. Untuk digital, kunci register map, tipe data, faktor skala, byte/word order, dan aturan nilai khusus.
5. Bagaimana kondisi gagal dikenali? Tuliskan respons untuk kabel putus, sensor mati, nilai tidak berubah, timeout, alamat bentrok, gateway restart, dan data lama.
6. Apakah desain listrik dan kabel sudah dihitung? Periksa catu, beban, isolasi, grounding, proteksi, routing, topologi, terminasi, dan lingkungan pemasangan berdasarkan perangkat terpilih.
7. Apa bukti kompatibilitas sebelum pemasangan massal? Lakukan bench test atau pilot dengan sensor, kabel, input, converter, gateway, dan software yang sama dengan rencana proyek.
8. Apa yang diserahkan setelah commissioning? Minta I/O list, loop diagram, network drawing, konfigurasi, register map, backup, hasil uji, daftar alarm, serta prosedur penggantian perangkat.

Daftar tersebut membuat perbandingan penawaran lebih adil. Harga perangkat dapat terlihat rendah, tetapi pekerjaan converter, engineering, troubleshooting, dan dokumentasi yang belum dihitung dapat memindahkan biaya ke tahap integrasi.

Cocokkan interface dengan arsitektur, bukan sebaliknya

Pilihan akhir sebaiknya mengikuti fungsi, sistem penerima, kondisi gagal, kemampuan tim pemeliharaan, dan rencana pengembangan. Jika jalur data belum dapat digambar dengan jelas dari sensor sampai pengguna, keputusan output masih terlalu dini.

Fortuna Argatech dapat membantu meninjau kebutuhan pengukuran, I/O list, protokol, datalogger atau gateway, konektivitas, dashboard, serta rencana pengujian sebagai satu sistem. Untuk membahas konfigurasi yang tersedia dan batas integrasinya, hubungi tim Fortuna Argatech dengan membawa datasheet sensor dan informasi perangkat penerima yang akan digunakan.

Sumber teknis

• Low Cost Loop-Powered 4-20mA Transmitter, EMC/EMI Tested Reference Design, Texas Instruments, Oktober 2014.
• An Introduction to Modbus, Modbus Organization.
• Modbus Specifications, Modbus Organization.
